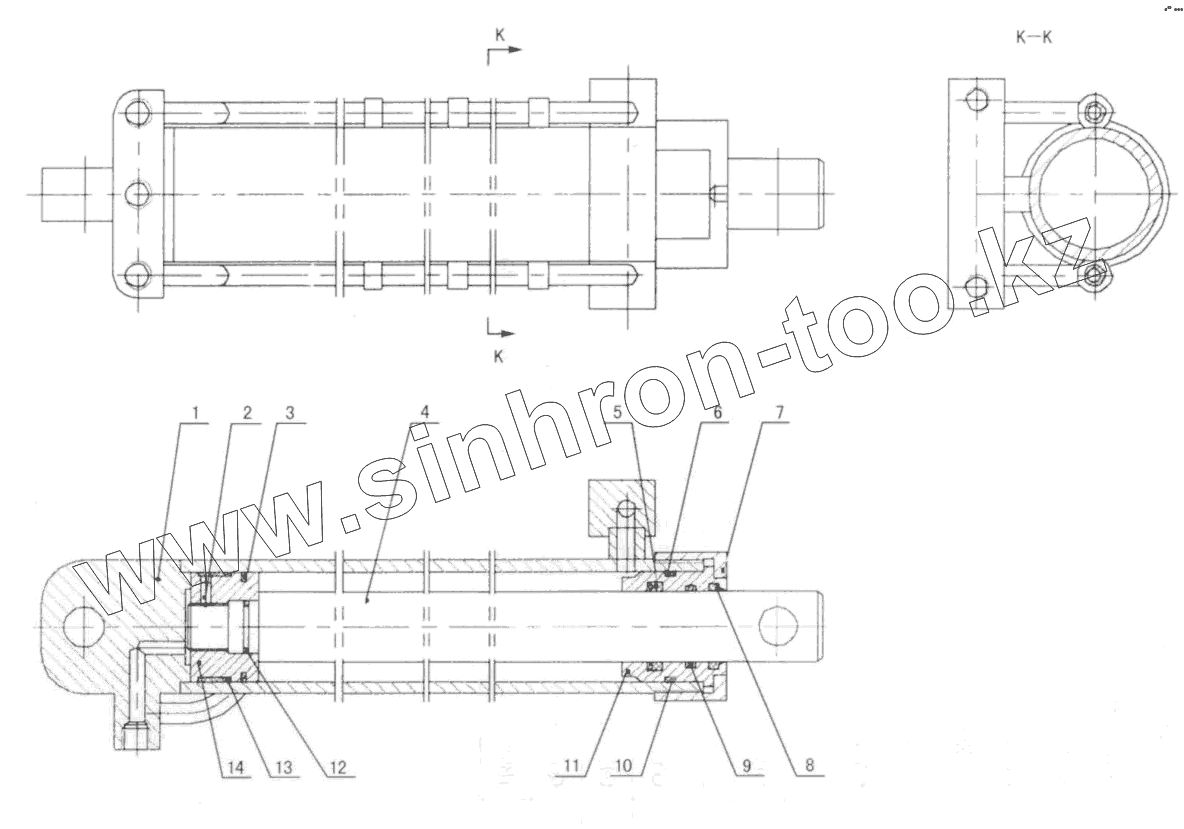

Каталог запасных частей к технике: XCMG QY70K (вариант). QY65K.68 Level Cylinder

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали
1 QY50K.68-01 Cylinder
2 GB71-85 Bolt
3 S55044 Airproof ring
4 GB71-85 Bolt
5 JB/ZQ4265-86 Airproof ring
6 GB3452.1-86 Кольцо 38.7x2.65
7 QY25K.68-05 Cover board
8 Ringd40x50.5x6 Dustproof ring
9 GB3452.1-86 Кольцо 38.7x2.65
10 8-228 Check ring
11 QY25K.68-04 Guide ring
12 GB3452.1-86 Кольцо 38.7x2.65
13 QY25K.68-06 Support ring
14 JB982-77 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
