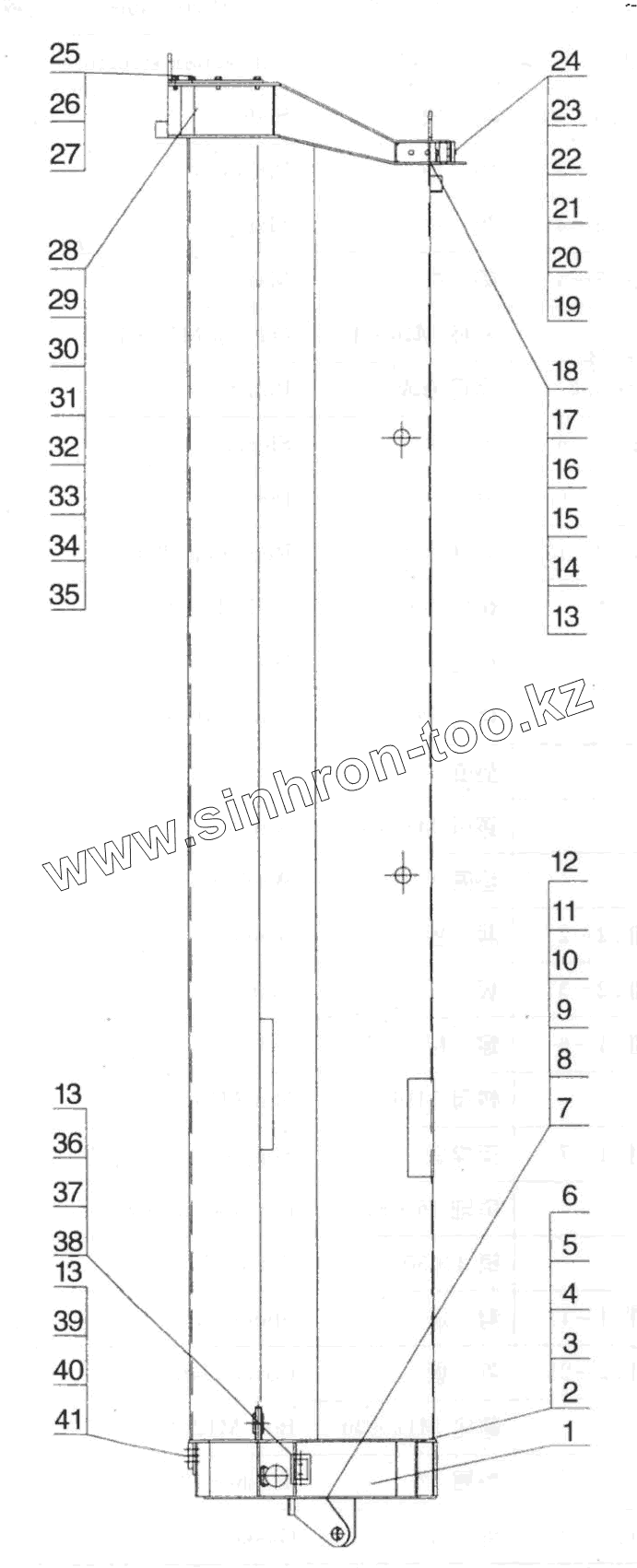

Каталог запасных частей к технике: XCMG QY70K (вариант). QY65K.02 II.3 3rd Section

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

13

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
1	QY65K.02II.3.1		3rd section structure
2	QY65K.02II.3-10		Slider
3	QY25K.02II.2-8		Pin
4	QY50K.02II.3-4		Mat
5	QY50K.02II.3-5		Mat
6	10810006		Washer 10
7	QY50K.02II.3.2		Pulley
8	QY50K.02II.2-6		Sleeve
9	QY50K.02II.3-6		Pin
10	QY25K.02II.2-12		Retaining Plate
11	10410001		Bolt M6x12
12	10440022		Washer 6
13	10420079		Screw M8x25
14	10440001		Washer 8
15	10430001		Nut М8
16	10440131		Washer 8
17	QY35K.02II.2-2		Skids
18	QY35K.02II.2-3		Plate
19	QY25K.02II.1-6		Bolt
20	10430078		Nut M16
21	QY25K.02II.1-7		Support
22	10470107		Pin B16x80
23	10470007		Pin 4x30
24	QY65K.02II.1-11		Slider
25	QY25K.02U.2-25		Cover plate
26	10420018		Bolt M12x30
27	10440010		Washer 12
28	QY65K.02II.3-2		Gasket
29	QY65K.02II.3-3		Mat
30	QY65K.02II.3-4		Mat
31	QY65K.02II.3-5A		Slider
32	QY65K.02II.3-6A		Slider
33	QY65K.02II.3-7		Gasket
34	QY65K.02II.3-8		Slider
35	QY65K.02II.3-9		Slider
36	QY65K.02II.3-11		Slider
37	QY65K.02II.3-12		Mat
38	QY65K.02II.3-13		Mat
39	QY65K.02II.2-5		Slider
40	QY25K.02II.2-17		Mat
41	QY25K.02II.2-18		Mat
