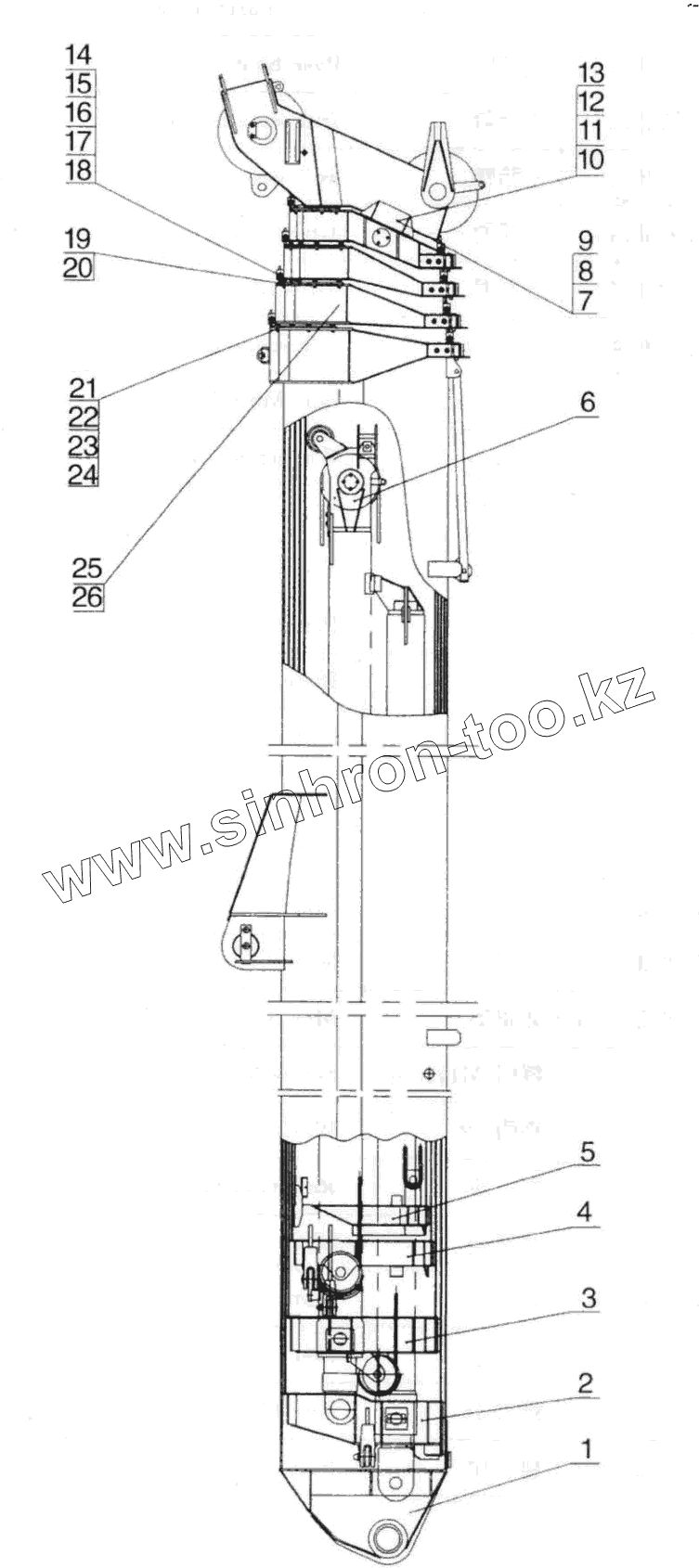

Каталог запасных частей к технике: XCMG QY70K (вариант). QY65K.02 Boom

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	QY65K.02II.1		Base boom
2	QY65K.02II.2		2nd section
3	QY65K.02II.3		3rd section
4	QY65K.02II.1		Base boom
5	QY65K.02II.5		Fifth section
6	QY65K.02II.6		Telescoping units
7	10410010		Bolt M8x25
8	10440001		Washer 8
9	10440062		Washer 8
10	QY25K.02II		Tutelage plate
11	QY25K.02II-7		Plate
12	QY25K.02II-8		Plate
13	QY25K.02II-9		Plate
14	QY25K.02II-11		Retaining Block
15	QY25K.02II-12		Mat
16	QY25K.02II-13		Mat
17	QY25K.02II-14		Mat
18	QY25K.02II-15		Mat
19	10420283		Screw M12x50
20	10440010		Washer 12
21	QY50K.02II-7		Retaining Block
22	QY50K.02II-8		Mat
23	QY50K.02II-9		Mat
24	QY50K.02II-10		Mat
25	10430153		Nut M16
26	QY25K.02II-10		Bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
