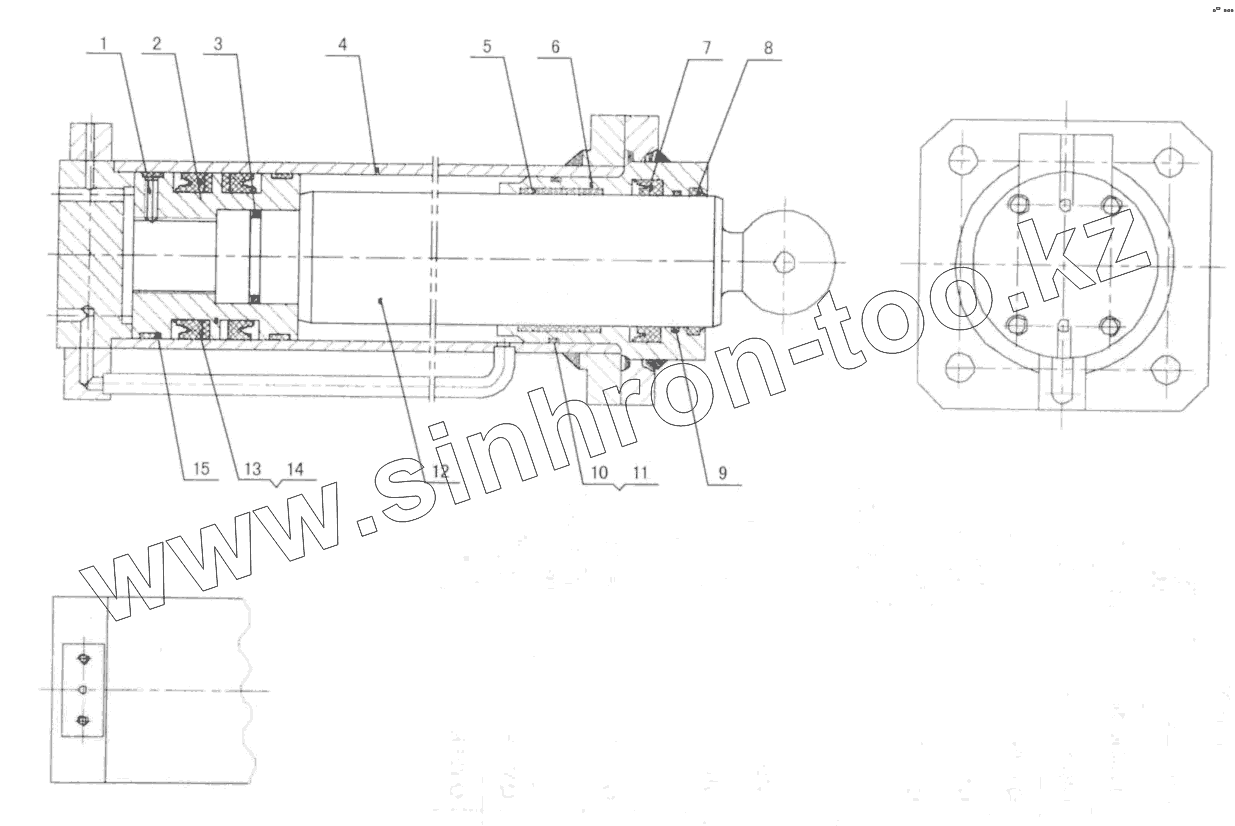

Каталог запасных частей к технике: XCMG QY70K (вариант). QY60K.76 No.5 Vertical Cylinder

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 GB71-85 Bolt
2 QY50K.76-01 Piston
3 GB1235-76 Кольцо
4 QY50K.76-03 Cylinder
5 QY25K.76-08 Support ring
6 QY50K.76-04 Guide ring
7 Airproofring Airproof ring
8 Dustproofring Dust proof ring
9 GB1235-76 Кольцо
10 GB1235-76 Кольцо
11 Checkring Check ring
12 QY50K.76-02 Piston body
13 Airproofring Airproof ring
14 QY25K.76-07 Check ring
15 QY25K.76-06 Support ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
