Каталог запасных частей к технике: XCMG QY70K (вариант). QY16K.09A Oil Valve Control

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

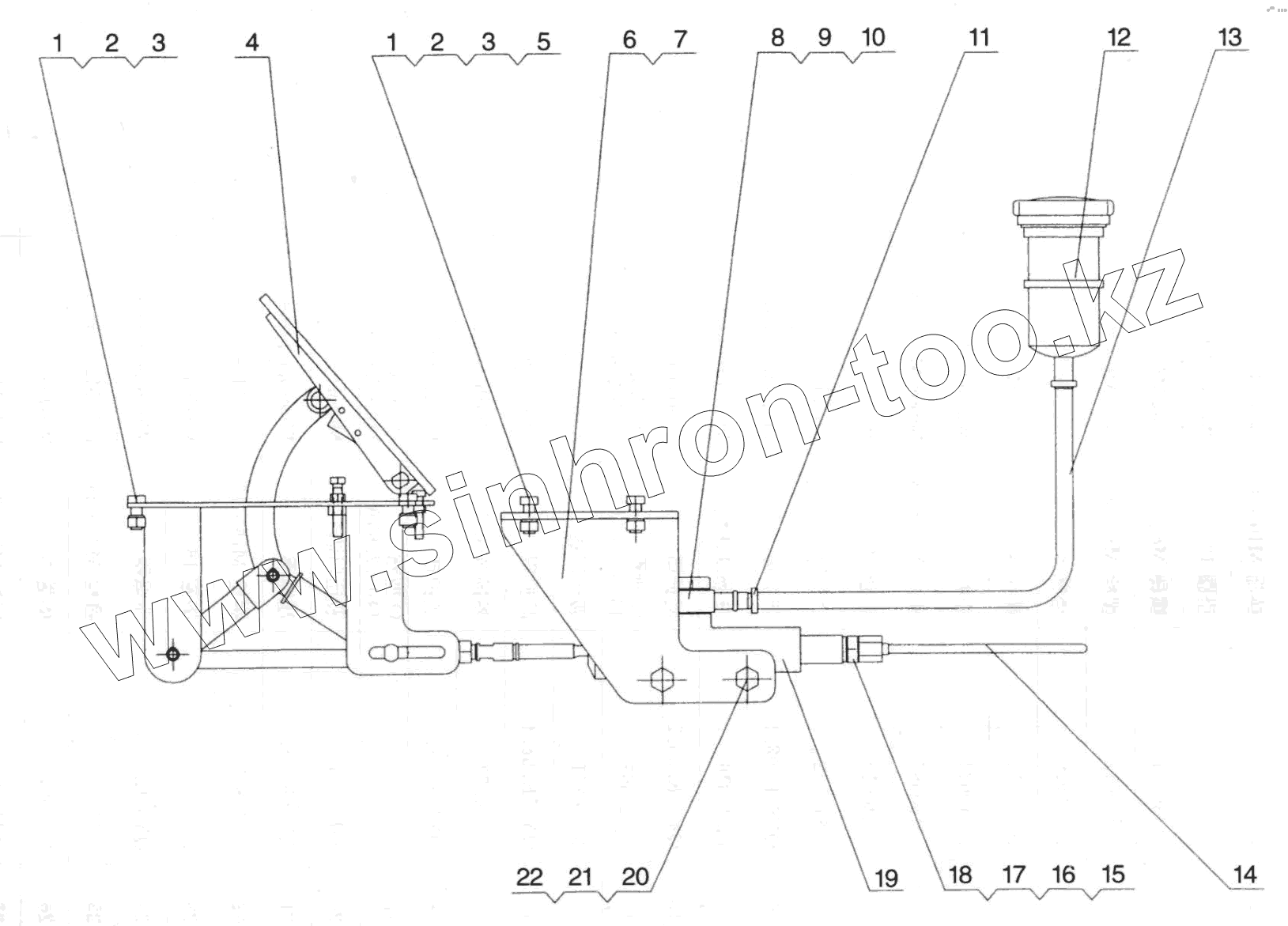

Позиция на иллюстрации	Заводской номер детали		Название детали
1	10410013		Bolt М8хЗ0
2	10430001		Nut М8
3	10440001		Washer 8
4	QY16K09-1		Treadboard
5	10440062		Washer 8
6	QY16K-09-2A		Left bracket
7	QY16K-09-8A		Right bracket
8	QY16K-09-3A		Connection bolt
9	QY16K-09-4		Connection
10	10440037		Washer 18
11	11210218		Hosepipe hoop d.10-d.16
12	11410540		Oil cup
13	QY16K-09-5A		Oxygen pipe d.12х2
14	QY16K-09-6A		Copper pipe d.6х0.75
15	QY16K-09-7A		Connection
16	10430074		Nut A6
17	10120385		Pipe covering 6
18	10440017		Washer 12
19	10100568		Clutch pump
20	10410072		Bolt M10x70
21	10430004		Nut M10
22	10440006		Washer 10
