Каталог запасных частей к технике: XCMG QY70K. 10260111 Right controller

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

9

10

11

12

13

14

14

15

16

17

18

19

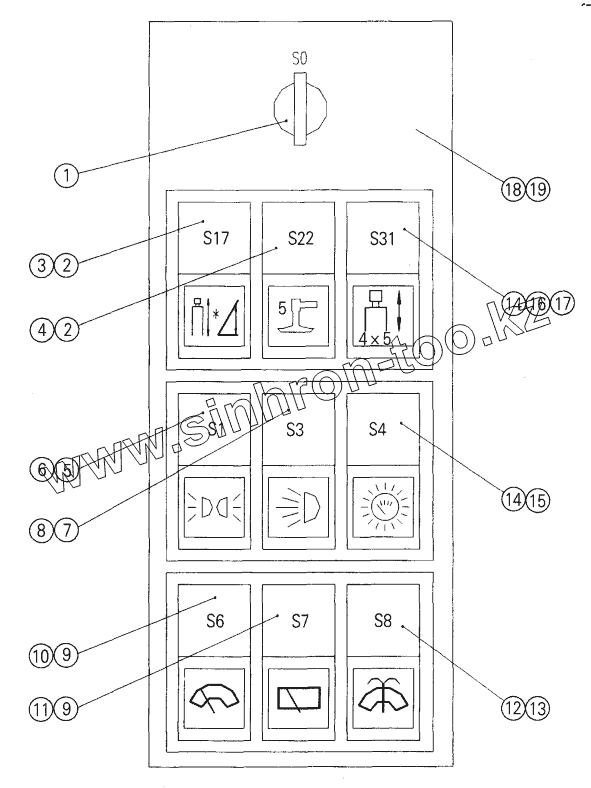

Позиция на иллюстрации	Заводской номер детали		Название детали
1	10240072		Start switch
2	10220322		Switch
3	12102693		Sign plate
4	12102694		Sign plate
5	10220319		Switch
6	12102695		Sign plate
7	10220321		Switch
8	12102696		Sign plate
9	10240069		Switch
10	12102697		Sign plate
11	12102698		Sign plate
12	10240129		Switch
13	12102699		Sign plate
14	10240116		Switch
15	12102700		Sign plate
16	12102701		Sign plate
17	11416057		Frame
18	12102702		Right controller plate
19	12102703		Right controller wires

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
