Каталог запасных частей к технике: XCMG QY70K. 10260108 Electric control box assembly

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано 500KN, 500KSN (2013) DT-140B (2010) LW-166 (2008) LW-541F (2010) LW300FN (2013) LW300KN (2013) LW321F (2010) QY25K (2010) QY25K5-I (2009) QY30K5-I (2009) QY30KH (2009) QY30KL (2009) QY30KT5 (2009) QY50K (2010) QY50K (вариант) (2010) QY65K (2010) QY70K (2010) QY70K (вариант) (2010) WZ30-25 (2008) WZ30-25 (англ.) (2008) XCT25L4_S (2019) XCT25L5_S (2019) XE150D (2011) XE230 (2011) XE80 (2012) XS143 (2017) XS160 (XS190) (2010) XSM218 (XSM220) (2010) XSM218, XSM220 (2010) XZ16K-XZ50K (2010) XZ200 (2014) XZ320 (2012) XZ360E (2016) XZ500 (2012) XZ65K (2010) XZ680A (2014) YL16 (YL20) (2008) YZC7 (2010) ZL30BR (2014) ZL30G (2008) ZL30H (2012) ZL50G (2008) Автогрейдер-GR135 (2012) ГНБ XZ-180 (2012) Катки XD30, XD40 (2008) Раб. оборуд. грейдеров GR (2010)

Схема > Не выбрано 05600001 Truck Crane 11415657 Main Hook QY65K.01.9 Pulley 08602001 Boom 08602010 Boom Assembly 08602051 Press Roller 08602057 2nd Section Boom 08602069 3rd Section Boom 02501162 Rope Guide Roller 08602081 4th Section Boom 08602089 Guide Roller 02501208 Guide Roller 08602094 5th Section Boom 02100228 Pulley 05602235 Pulley 08602112 Telescoping Units 05602240 Rope Seat 08602118 Guied Bracket 08602124 Guide Pulley 02501392 Roller 08602131 Rope Trestle 02501403 Pulley 08603005 Operator's Cab 08605001 Rotation Table 20310416 Slewing Ring 08607001 Slewing Unite 08608001 Lifting Movement 02108001 Wirerope Presser 08608010 Wirerope Presser 01209001 Crane Control Gun 05611001 Truck Crane Electric System (нет рисунка) 08611002 Operating cabs electric system Moment of force limiter 20200064 HC4900, HC4900 Mainframe Unit Display Unit Length and Angle Sensor Unit Power Supply Cable Unit Display Cable Unit Length and Angle Sensor Cable Unit Pressure Sensor Cable Unit 10260108 Electric control box assembly 12102671 Indicator instrument assembly construction 10260110 Control plate assembly 10260111 Right controller 10260112 Left controller 08611005 Turn table appliance 05611003 Boom electric system 10220132 The jib boom electric system 10220269 Boom end single pulley electric system 08613044 Hydraulic system pipeline 08613047 Telescoping and elevating piping assembly 08613005 Cycle valve assemble 08613039 Pipes of lifting mech 08613078 Pipes of lifting mech 08613079 The Main Winch Pipes 08613080 The Auxiliary Winch Pipes 08613040 Main valve assembled 08613037 Aircondition valve assembled 10100652 BJ-1-205A Control Valve assembly 20100033 Main valve 20100266 Slewing Control Valve 10100334 Telescopic Cylinder I 10100335 Telescopic Cylinder II 10100334 Telescopic Cylinder I 10100335 Telescopic Cylinder II 10100336 Luffing Cylinder 10100336 Luffing Cylinder 05614001 Jib Boom 02514015 Support Shelf 02100752 Support Shelf III 05614010 Jib Boom 02100699 Pulley 02100709 Pulley 02100713 Pulley 05114033 Pulley 06518001 Boom End Single Chain Wheel 08620011 Countweight 11411343 Sub hook 11415659 Mid Boom Hook QY65K.01.9 Pulley QY65K.90 Wire Rope Rigging

1

2

3

4

5

6

7

8

9

10

11

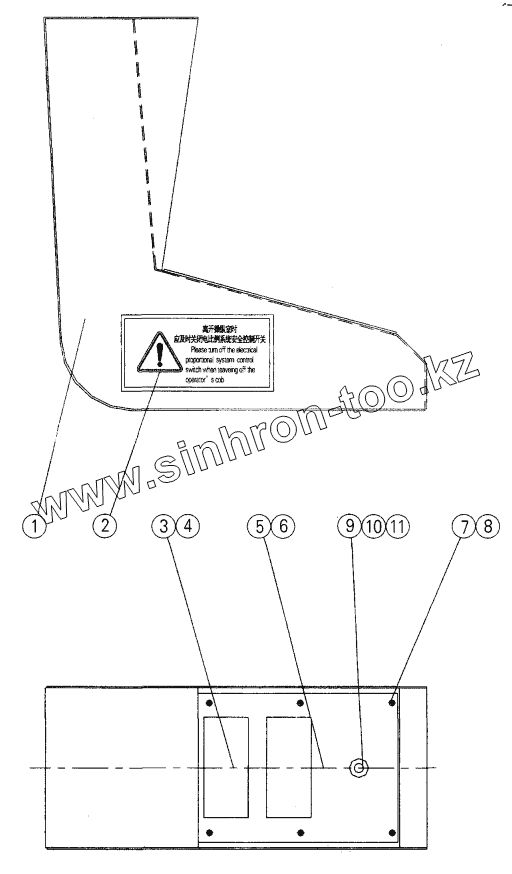

Позиция на иллюстрации	Заводской номер детали		Название детали
1	12102669		Gearboxbody
2	12102670		Caution plate
3	12102672		Instrument assembly
4	12102671		Instrument wires
5	12102673		Instrument support
6	QY65K.11.1.2-5II		Instrument support
7	10420145		Bolt M3x10
8	10440183		Washer 3
9	20240028		Button controller
10	20240011		Switch components
11	20240023		Urgency button

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
