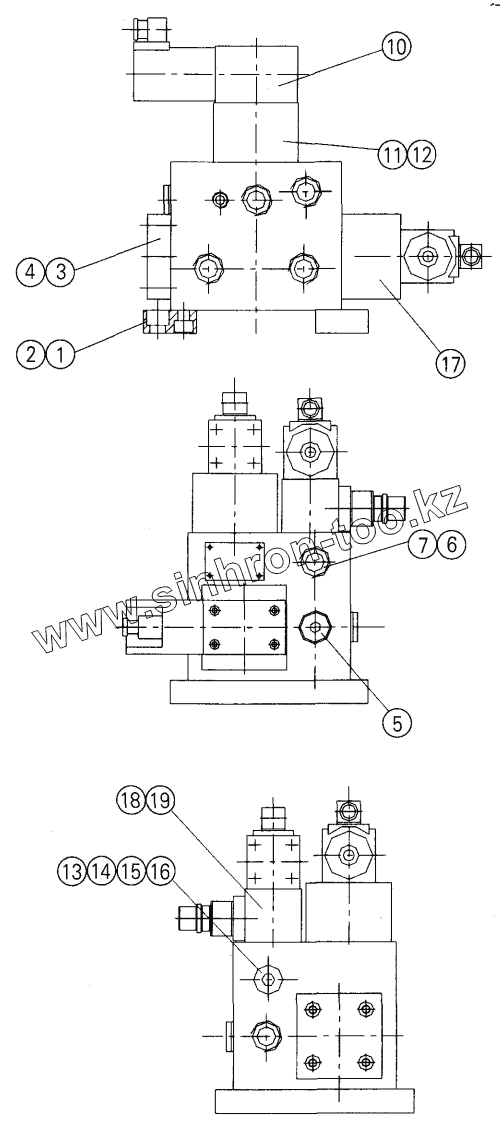

Каталог запасных частей к технике: XCMG QY70K. 10100652 BJ-1-205A Control Valve assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 12102790 Block
2 12102791 Bolt М10Х20
3 12102792 Plug
4 12102793 Bolt M8x20
5 12102794 Shuttle valve
6 12102795 Valve body
7 12102796 Fitting
8 12102797 Electromagnetic valve
9 12102798 Plug
10 12102799 Bolt M8x50
11 12102800 Bolt M18x1.5
12 12102801 Washer
13 12102802 Valve plug
14 12102803 Spring
15 12102804 Plug
16 12102805 Pressure relief valve
17 12102806 Bolt M5x95
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
