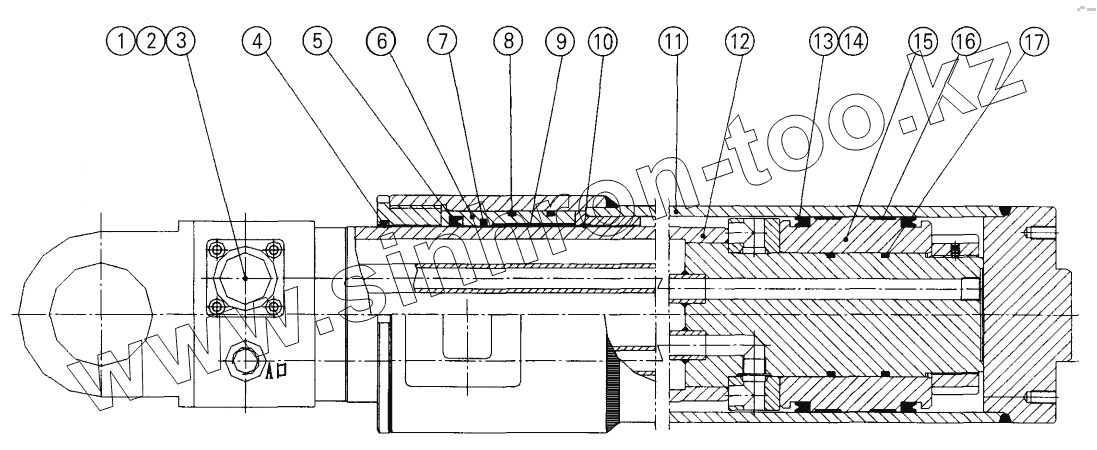

Каталог запасных частей к технике: XCMG QY70K. 10100335 Telescopic Cylinder II

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	12102761		Balancing Valve
2	12102762		O-Ring 50x3.1
3	12102763		O-Ring 65x3.1
4	12102764		DAI 7 Wiper
5	12102765		Y-Seal d170x185x16.5
6	12102766		Front Cover
7	12102767		Assembled Seal d160x175.5x6.3
8	12102768		O-Ring 200x5.7
9	12102769		Wear Ring
10	12102770		Wear Ring d170x14.8x3
11	12102771		Cylinder
12	12102772		Rod
13	12102773		Y-Seal D190x170x16.5
14	12102774		Backup Ring d.190xd.170x3
15	12102775		Piston
16	12102776		Wear Ring
17	12102777		O-Ring 120x5.7

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
