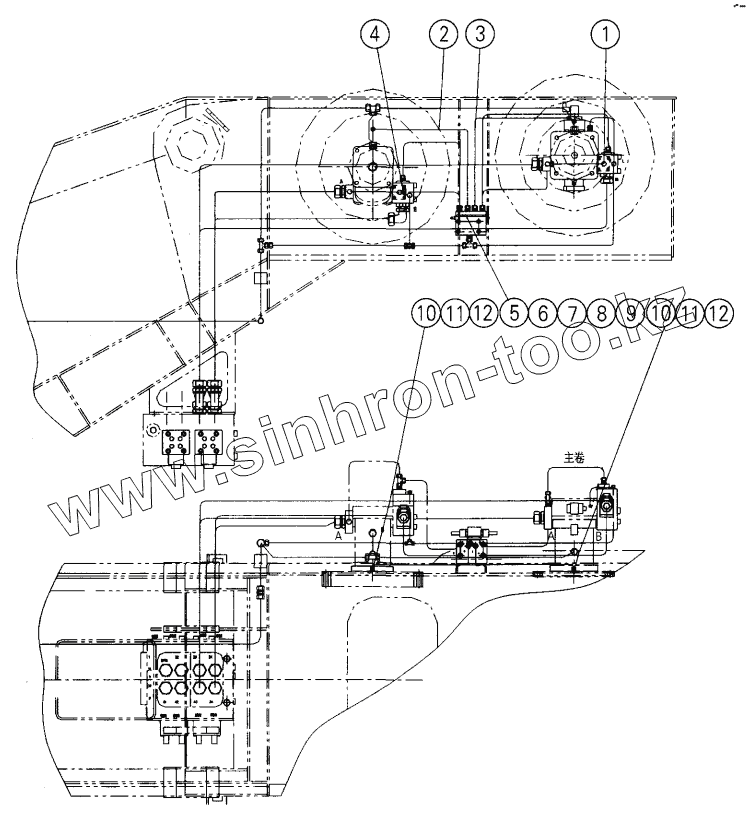

Каталог запасных частей к технике: XCMG QY70K. 08613078 Pipes of lifting mech

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
Позиция на иллюстрации Заводской номер детали Название детали
1 08613079 Main winch
2 08770827 Seamless tube d.8x1.5
3 08770828 Seamless tube d.8x1.5
4 08613080 Auxiliary winch
5 20100059 Contral valve
6 10410026 Bolt M8x16
7 10440001 Washer 8
8 20120997 Pipe coupling
9 20121696 Trifurcate connection
10 20120538 Nut
11 20120537 Cutting ring
12 20121005 Pipe coupling
13 10100732 Control valve block
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
