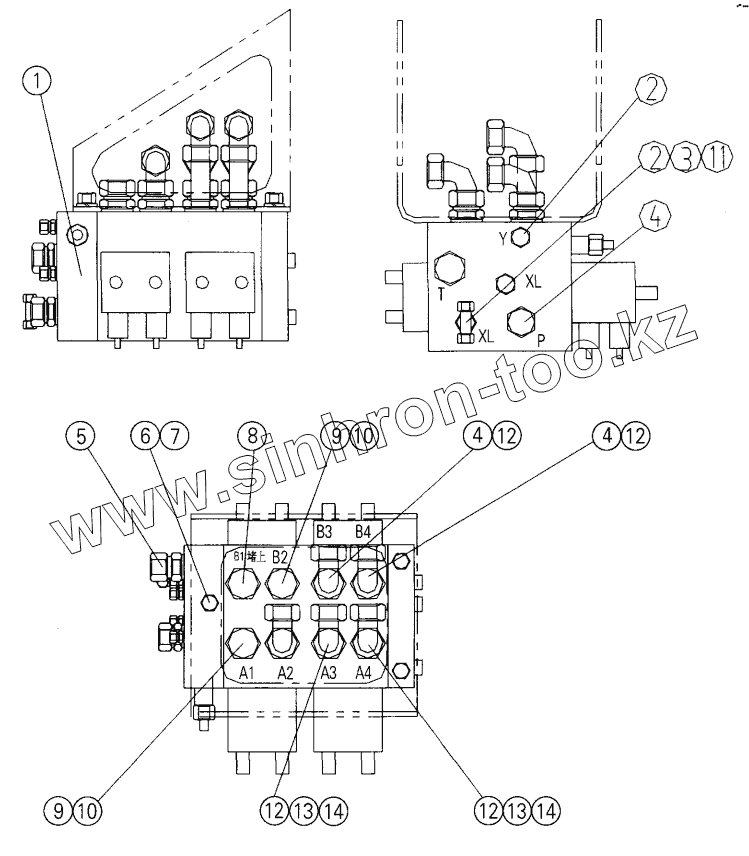

Каталог запасных частей к технике: XCMG QY70K. 08613040 Main valve assembled

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
4
5
6
7
8
9
9
10
10
11
12
12
12
12
13
13
14
14
Позиция на иллюстрации Заводской номер детали Название детали
1 20100033 Operating valve
2 20120490 Pipe coupling
3 20121083 Trifurcate connection
4 20120932 Fitting
5 20120928 Fitting
6 10410015 Bolt M16x25
7 10440002 Washer 16
8 20120680 Fitting
9 20121348 Fitting
10 20120544 Fitting
11 20120549 Pipe coupling
12 10121176 Fitting J30/G11/4
13 10440011 Washer 42
14 10124397 Fitting
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
