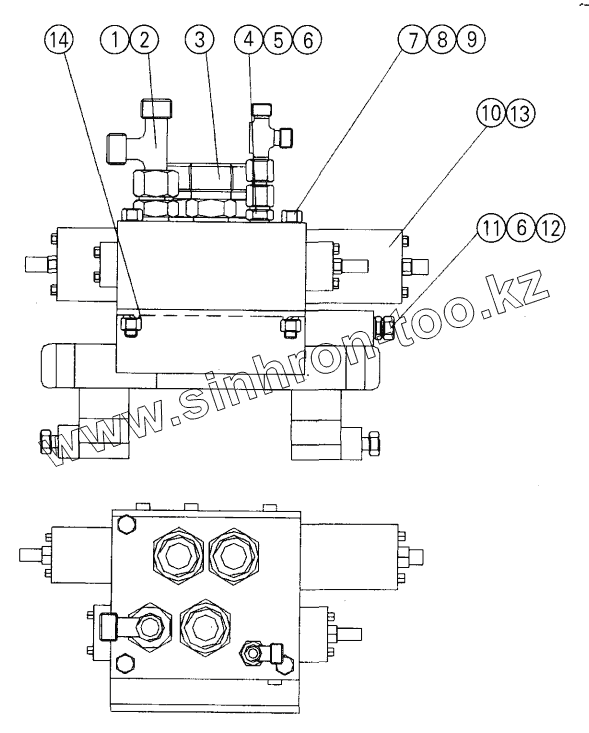

Каталог запасных частей к технике: XCMG QY70K. 08613005 Cycle valve assemble

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали
1 20120030 Fitting
2 20120025 Pipe coupling
3 20120044 Pipe coupling
4 20120486 Pipe coupling
5 20100084 Shuttle valve
6 20120490 Pipe coupling
7 10440001 Washer 8
8 10410628 Bolt M8x80
9 10430001 Nut М8
10 20100266 Cycle cushioning
11 10125365 Fitting
12 10125365 Fitting
13 10100777 Blanking end
14 08613006 Valve plate
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
