Каталог запасных частей к технике: XCMG QY70K. 08602001 Boom

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

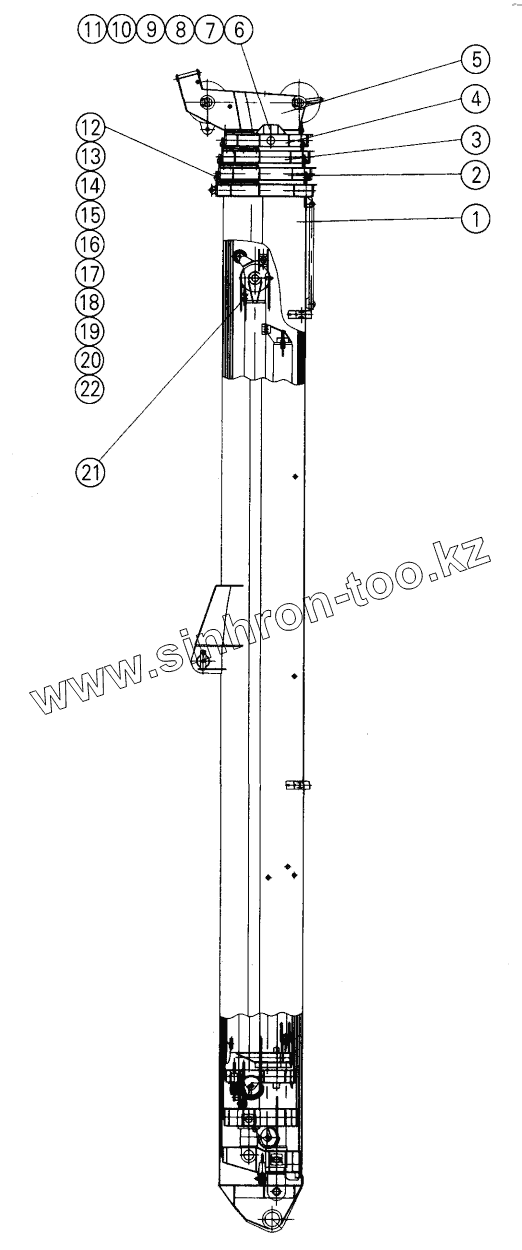

Позиция на иллюстрации	Заводской номер детали		Название детали
1	08602010		Base room
2	08602057		2nd section
3	08602069		3rd Section
4	08602081		4 th Section
5	08602094		5 th section
6	08602112		Telescoping Units
7	05602248		Tutelage Plate
8	10410010		Bolt M8x25
9	10440001		Washer 8
10	10440062		Washer 8
11	05602250		Mat
12	11414884		Bolt
13	10430153		Nut M16
14	05602251		Tutelage Plate
15	05602253		Retaining Block
16	05602254		Mat
17	05602255		Mat
18	10420283		Screw M12x50
19	10440010		Washer 12
20	05602256		Mat
21	05602257		Mat
22	05602262		Mat

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
