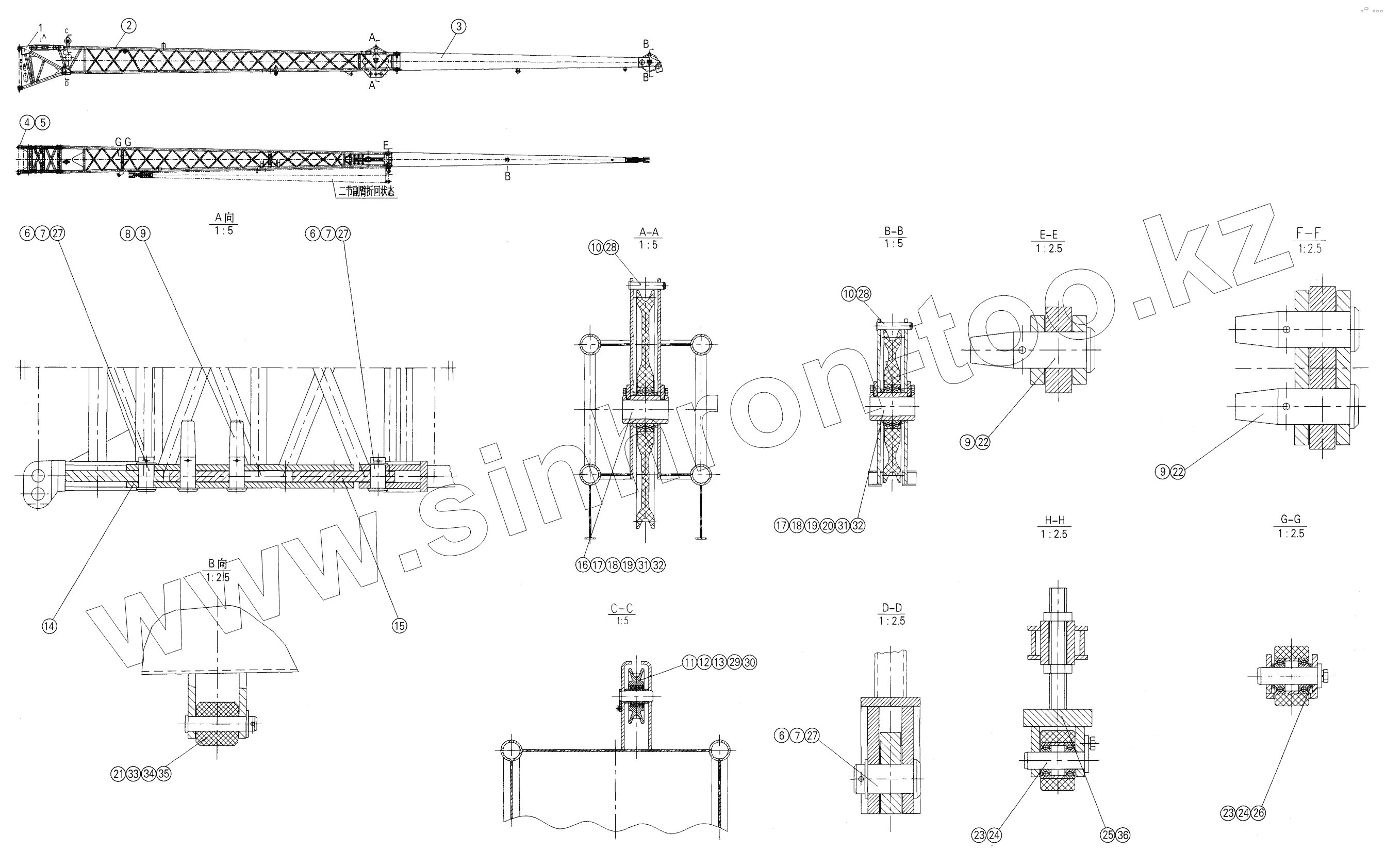

Каталог запасных частей к технике: XCMG QY70K. 05614010 Jib Boom

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

6

7

7

7

8

9

9

9

10

10

11

12

13

14

15

16

17

17

18

18

19

19

20

21

22

22

23

23

24

24

25

26

27

27

27

28

28

29

30

31

31

32

32

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
1	05614011		Connected Support
2	05114025		1 Jib Boom
3	02114013		2 Jib Boom
4	11412198		Pin Shaft
5	11410758		Clip
6	11413886		Pin Shaft
7	11413887		Washer
8	11412199		Pin Shaft
9	11411168		Clip
10	11412781		Clip
11	02100699		Pulley
12	02100701		Pin Shaft
13	11418568		Sleeve
14	02100705		Rod
15	02100708		Rod
16	02100709		Pulley
17	11413884		Pin Shaft
18	11418569		Sleeve
19	02100712		Baffle
20	02100713		Pulley
21	11411167		Roll unit
22	11413885		Pin Shaft
23	05114033		Roll unit
24	05114035		Pin Shaft
25	05114038		Chain Wheel Support
26	11418801		Separate mat
27	10470045		Pin 6.3x70
28	10470141		Pin B20x95
29	10410026		Bolt M8x16
30	10440026		Washer 8
31	10420004		Bolt M12x25
32	10440010		Washer 12
33	10470110		Pin В20x100
34	10440121		Washer 20
35	10470237		Pin 5x35
36	10430014		Nut M20

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
