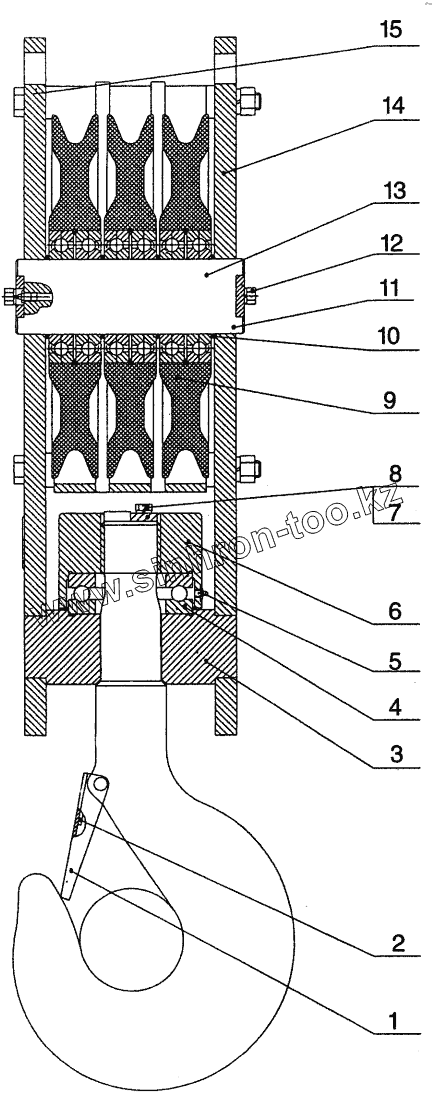

Каталог запасных частей к технике: XCMG QY65K. QY65K.34 Mid Boom Hook

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 QY16K.01-1 Retaining plate
2 QY16K.01-2 Spring
3 QY65K.34-1 Cross beam
4 10510093 Bearing 51317
5 10510093 Bearing 51317
6 QY16K.01-6 Round nut
7 10410043 Bolt M12x35
8 10440010 Washer 12
9 QY65K.01.8 Pulley
10 QY65K.01-7 Sleeve
11 QY65K.34-2 Pulley shaft
12 10410058 Bolt M10x35
13 QY65K.34-3 Right Retaining plate
14 QY65K.34-5 Right stand plate
15 QY65K.34-6 Left stand plate
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
