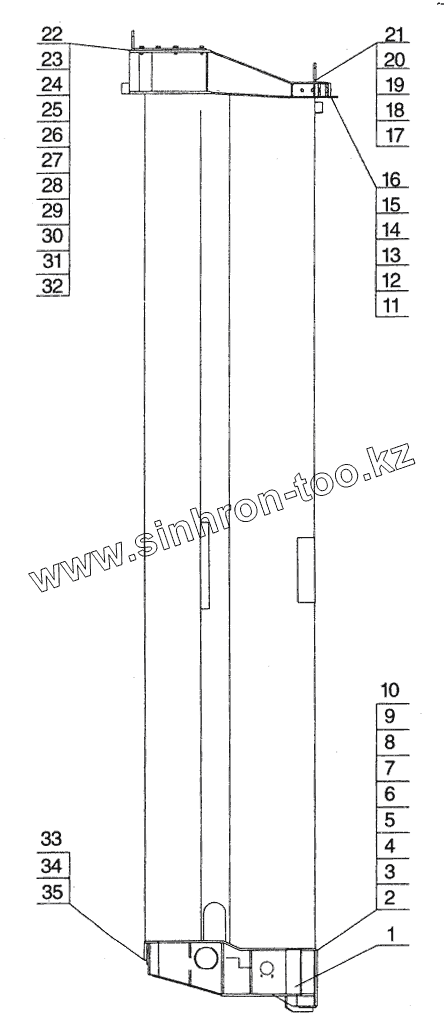

Каталог запасных частей к технике: XCMG QY65K. QY65K.02II.2 2nd Section

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

Позиция на иллюстрации	Заводской номер детали		Название детали
1	QY65K.02II.2.1		2nd section structure
2	QY65K.02II.2-2		Slider
3	QY25K.02II.2-8		Pin
4	QY65K.02II.2-3		Mat
5	QY65K.02II.2-4		Mat
6	10810006		Washer 10
7	10420079		Screw M8x25
8	QY65K.02II.2-11		Slider
9	QY65K.02II.2-12		Mat
10	QY65K.02II.2-13		Mat
11	10430078		Nut M16
12	10470107		Pin B16x80
13	10470007		Pin 4x30
14	QY25K.02II.1-6		Bolt
15	QY25K.02II.1-7		Support
16	QY65K.02II.2-14		Slider
17	10440001		Washer 8
18	10430001		Nut М8
19	10440131		Washer 8
20	QY35K.02II.1-2		Plate
21	QY35K.02II.1-3		Plate
22	10420018		Bolt M12x30
23	10440010		Washer 12
24	QY50K.02II.2-7		Gasket
25	QY50K.02II.2-8		Mat
26	QY50K.02II.2-9		Mat
27	QY65K.02II.2-6A		Slider
28	QY65K.02II.2-7A		Slider
29	QY65K.02II.2-8		Gasket
30	QY50K.02II.1-7		Cover Plate
31	QY65K.02II.2-9		Slider
32	QY65K.02II.2-10		Slider
33	QY65K.02II.2-5		Slider
34	QY25K.02II.2-17		Mat
35	QY25K.02II.2-18		Mat

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
