Каталог запасных частей к технике: XCMG QY50K (вариант). YK50K.02 II.4 4th Section

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

37

38

39

40

41

42

43

44

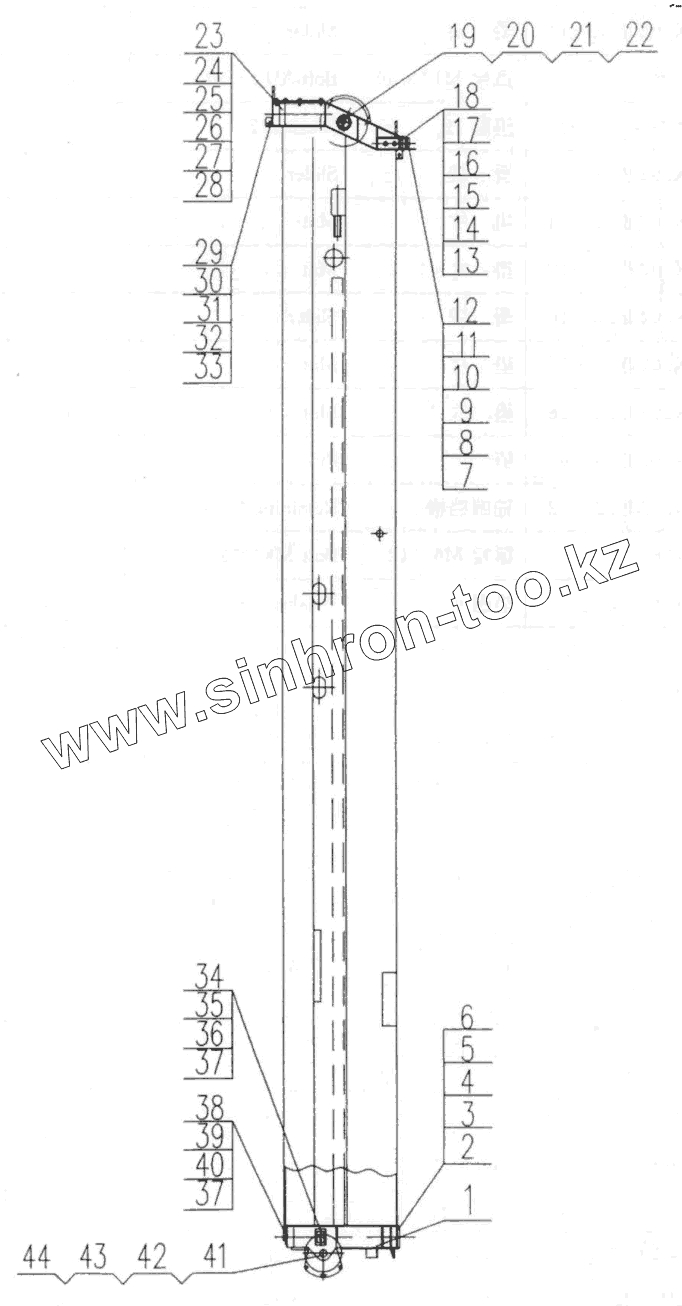

Позиция на иллюстрации	Заводской номер детали		Название детали
1	QY50K.02II.4.1		4th Section Structure
2	QY50K.02II.4-18		Slider
3	QY25K.02II.3-5		Mat
4	QY25K.02II.3-6		Mat
5	QY25K.02II.2-8		Pin
6	10810006		Washer 10
7	QY25K.02II.3-26		Plate
8	QY25K.02II.3-25		Plate
9	10420079		Screw M8x25
10	10440001		Washer 8
11	10430001		Nut М8
12	10440131		Washer 8
13	QY25K.02II.1-6		Bolt
14	QY25K.02II.1-7		Support
15	QY25K.02II.3-2		Slider
16	10430078		Nut M16
17	10470107		Pin B16x80
18	10470007		Pin 4x30
19	QY50K.02II.4-7		Retaining Shaft
20	QY50K.02II.4-8		Pin Shaft
21	QY25K.02II.3.19		Pulley
22	QY50K.02II.4-9		Sleeve
23	QY50K.02II.4-10		Matt 2x120x130
24	QY50K.02II.4-11		Matt 1x120x125
25	QY50K.02II.4-12		Mat
26	QY50K.02II.4-13А		Slider
27	QY50K.02II.4-14А		Slider
28	QY50K.02II.4-15		Mat
29	QY25K.02II.2-25		Retaining Plate
30	QY50K.02II.4-16		Slider
31	QY50K.02II.4-17		Slider
32	10420018		Bolt M12x30
33	10440010		Washer 12
34	QY50K.02II4-6		Slider
35	QY25K.02II.2-14		Mat
36	QY25K.02II.2-15		Mat
37	10420420		Screw M8x20
38	QY50K.02II.4-5		Slider
39	QY25K.02II.2-17		Mat
40	QY25K.02II.2-18		Mat
41	QY50K.02II.4.2		Pulley
42	QY50K.02II.4-3		Pin Shaft
43	QY50K.02II.4-4		Sleeve
44	10450016		Shield Ring 40

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
