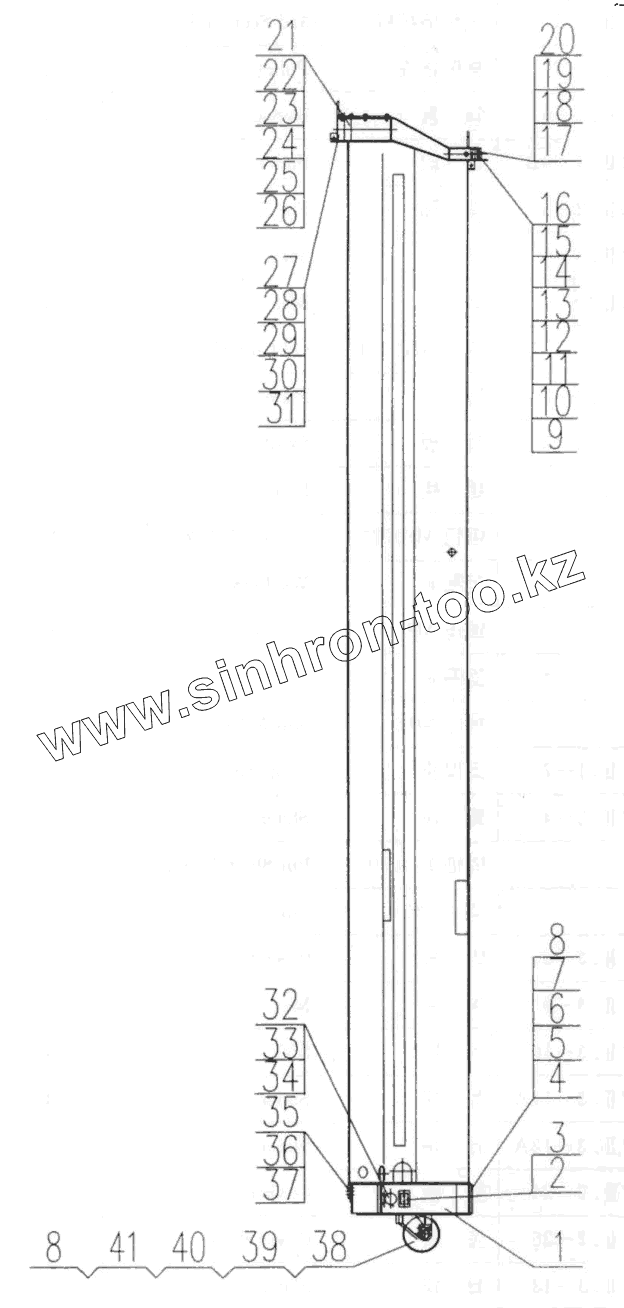

Каталог запасных частей к технике: XCMG QY50K (вариант). YK50K.02 II.3 3rd Section

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
1	QY50K.02II.3.1		3rd Section Structure
2	QY50K.02II.3.2		Pulley
3	QY50K.02II.2-6		Sleeve
4	QY50K.02II.3-3A		Slider
5	QY25K.02II.2-8		Pin
6	QY50K.02II.3-4		Mat
7	QY50K.02II3-5		Mat
8	10810006		Washer 10
9	QY25K.02II.2-3		Plate
10	QY25K.02II.2-2		Skids
11	QY25K.02II.1-6		Bolt
12	10420079		Screw M8x25
13	10440001		Washer 8
14	10430001		Nut М8
15	10440131		Washer 8
16	10430078		Nut M16
17	QY25K.02II.1-7		Support
18	QY25K.02II.2-4		Slider
19	10470107		Pin B16x80
20	10470007		Pin 4x30
21	QY50K.02II.3-8		Gasket
22	QY50K.02II.3-9		Mat
23	QY50K.02II.3-10		Mat
24	QY50K.02II.3-11A		Slider
25	QY50K.02II.3-12A		Slider
26	QY25K.02II.2-24		Gasket
27	QY25K.02II.2-25		Retaining Plate
28	QY50K.02II.3-13		Slider
29	QY50K.02II.3-14		Slider
30	10420018		Bolt M12x30
31	10440010		Washer 12
32	QY50K.02II.3-7		Slider
33	QY25K.02II.2-14		Mat
34	QY25K.02II.2-15		Mat
35	QY25K.02II.2-16		Slider
36	QY25K.02II.2-17		Mat
37	QY25K.02II.2-18		Mat
38	QY50K.02II.3-6		Pin
39	QY25K.02II.2-12		Retaining Plate
40	10410001		Bolt M6x12
41	10440022		Washer 6

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
