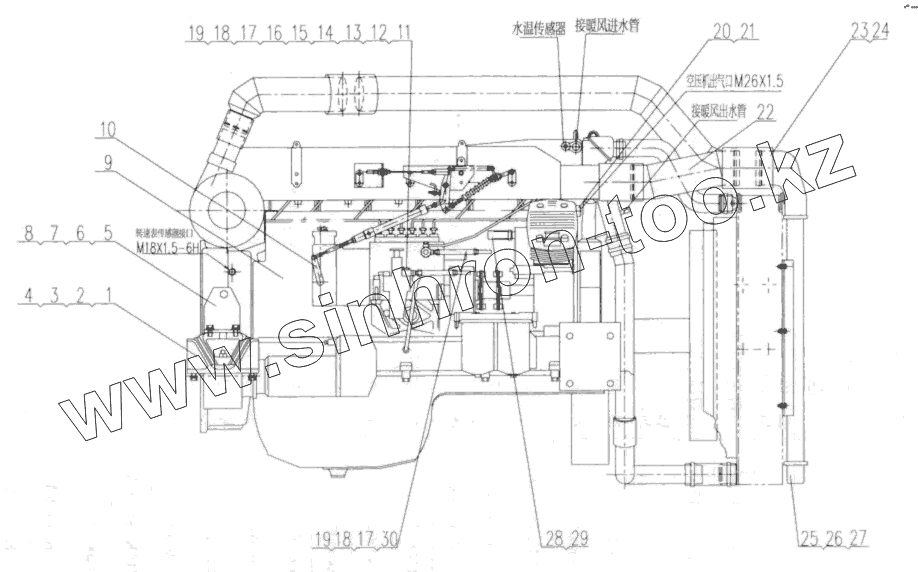

Каталог запасных частей к технике: XCMG QY50K (вариант). XZ50K.45 Engine Install( I )

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
1 11210404 Sоft mаt
2 10440010 Washer 12
3 10440012 Washer 12
4 10410163 Воlt М12х1.5х30
5 XZ16K.45.16A Left suspension frame
6 XZ16K.45.17A Right suspension frame
7 10410288 Воlt М14х1.5х30
8 10440025 Wаshеr 14
9 10000040 Diesel engine
10 XZ25K.45.15A Engine accelerator and put off
11 XZ50K.45.8A Rubber house
12 XZ50K.45.9A Rubber house
13 10410850 Bolt
14 10440009 Washer 10
15 10440006 Washer 10
16 10430004 Nut M10
17 10440016 Washer 14
18 10410138 Bolt
19 11210029 clip
20 XZ16K.37-6A Screwed adapter
21 10440030 Wаshеr 27
22 XZ35K.45.6A Tubing exhaust pipe
23 XZ35K.45-2 Rubber hose d.100
24 11211516 Clip
25 10410011 Bolt M8x20
26 10440001 Washer 8
27 10100535 Аir сооlеr
28 XZ25K.45-18 Rubber hose
29 11210223 Сlip d.22-d.32
30 XZ50K.45.11 Fuel house
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
