Каталог запасных частей к технике: XCMG QY50K (вариант). XZ35K.55.2А Plate Spring

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

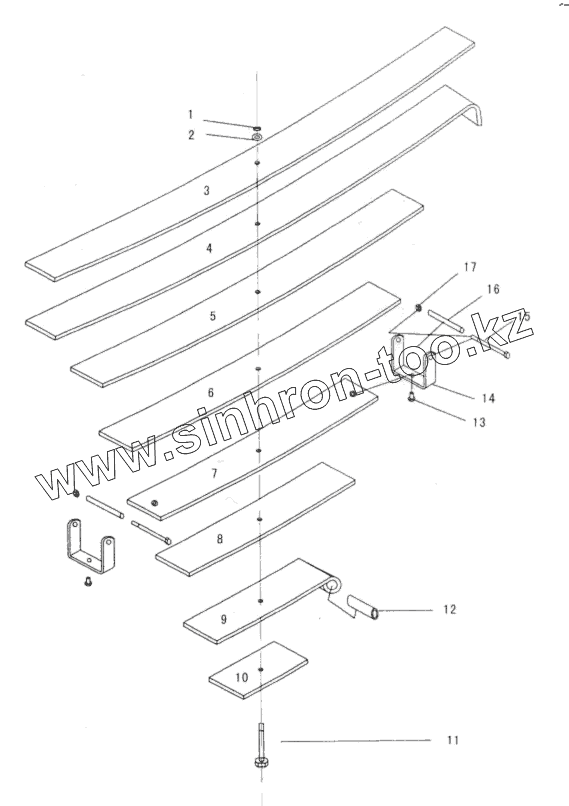

Позиция на иллюстрации Заводской номер детали Название детали
1 Nut Nut
2 Washer Washer
3 Firstplan First plan
4 Secondplate Second plate
5 Thirdplate Third plate
6 Fourthplate Fourth plate
7 Fifthplate Fifth plate
8 Sixthplate Sixth plate
9 Seventhplate Seventh plate
10 Eighthplate Eighth plate
11 Bolt Bolt
12 Bush Bush
13 Rivet Rivet
14 Clip Clip
15 Boh Boh
16 Sleeve Sleeve
17 Nui Nui
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
