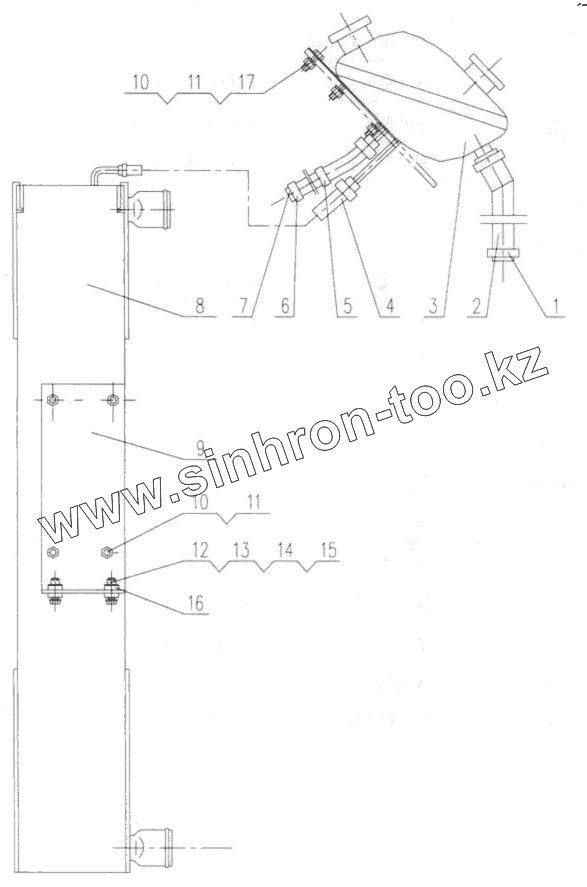

Каталог запасных частей к технике: XCMG QY50K (вариант). XZ25K.48 Radiator Assembly

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	11210223		Сlip d.22-d.32
2	XZ16K.48-5A		Rubber hose
3	10810027		Ехpаndiоn wаtеr tаnk
4	XZ16K.48-1A		Rubber hose
5	11211057		Сlip bеnd
6	11210218		Hosepipe hoop d.10-d.16
7	XZ16K.48-4A		Rubber hose
8	11111295		Radiator
9	XZ16K.48-2B		Ally arm
10	10430001		Nut М8
11	10440001		Washer 8
12	10410247		Воlt М12х45
13	10440123		Washer 12
14	10430061		Nut М12
15	10470172		Соttеr 3.2х18
16	XZ16K.48-3		Rubber cushion
17	10410011		Bolt M8x20
