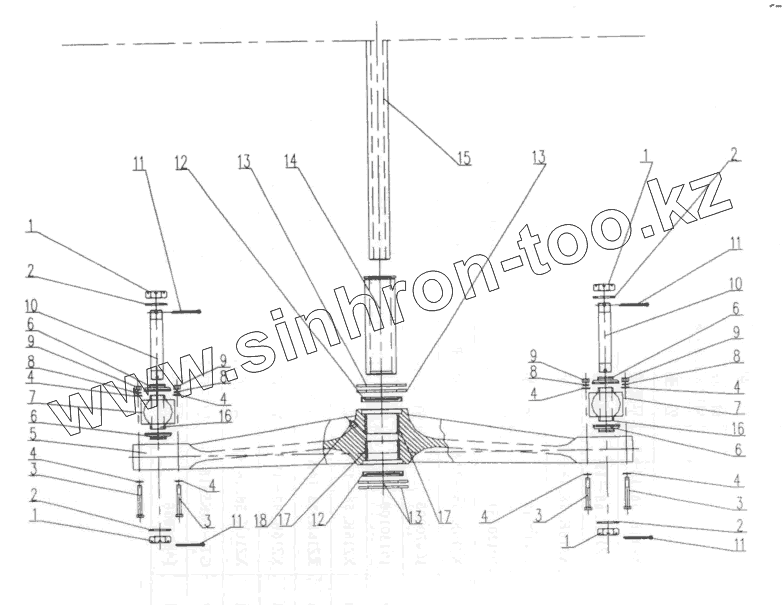

Каталог запасных частей к технике: XCMG QY50K (вариант). XZ16K.58A Rear Suspension(Balance Beam Fixing)
/91.gif)
1
1
1
1
2
2
2
2
3
3
3
3
4
4
4
4
4
4
4
4
5
6
6
6
6
7
7
8
8
8
8
9
9
9
9
10
10
11
11
11
11
12
12
13
13
13
14
15
16
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | XZ16K.58-24 | Nut | |
| 2 | 10440014 | Wаshеr 36 | |
| 3 | 10410864 | Воlt М12х1.5х85 | |
| 4 | 10440012 | Washer 12 | |
| 5 | XZ16K.58.18-3 | Balance beam | |
| 6 | XZ16K.58-19 | Seal ring | |
| 7 | XZ16K.58.18-2 | Ball seat | |
| 8 | 10440010 | Washer 12 | |
| 9 | 10430251 | Nut М12х1.5 | |
| 10 | XZ16K.58-22A | Balance beam pin shaft | |
| 11 | 10470095 | Рin 6.3х80 | |
| 12 | 10130106 | Оil sеаl Рd90х120х12 | |
| 13 | XZ16K.58-16 | Mat | |
| 14 | XZ16K.58.14A | Balance shaft assembly | |
| 15 | XZ16K.58-15 | Connecting shaft | |
| 16 | XZ16K.58.18-1 | Ball shaft sleeve | |
| 17 | GT-16K5818 | Steel alloy bearing | |
| 18 | 10810006 | Washer 10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
