Каталог запасных частей к технике: XCMG QY50K (вариант). XZ16K.41А Air Valve Assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
9
10
10
10
11
11
11
12

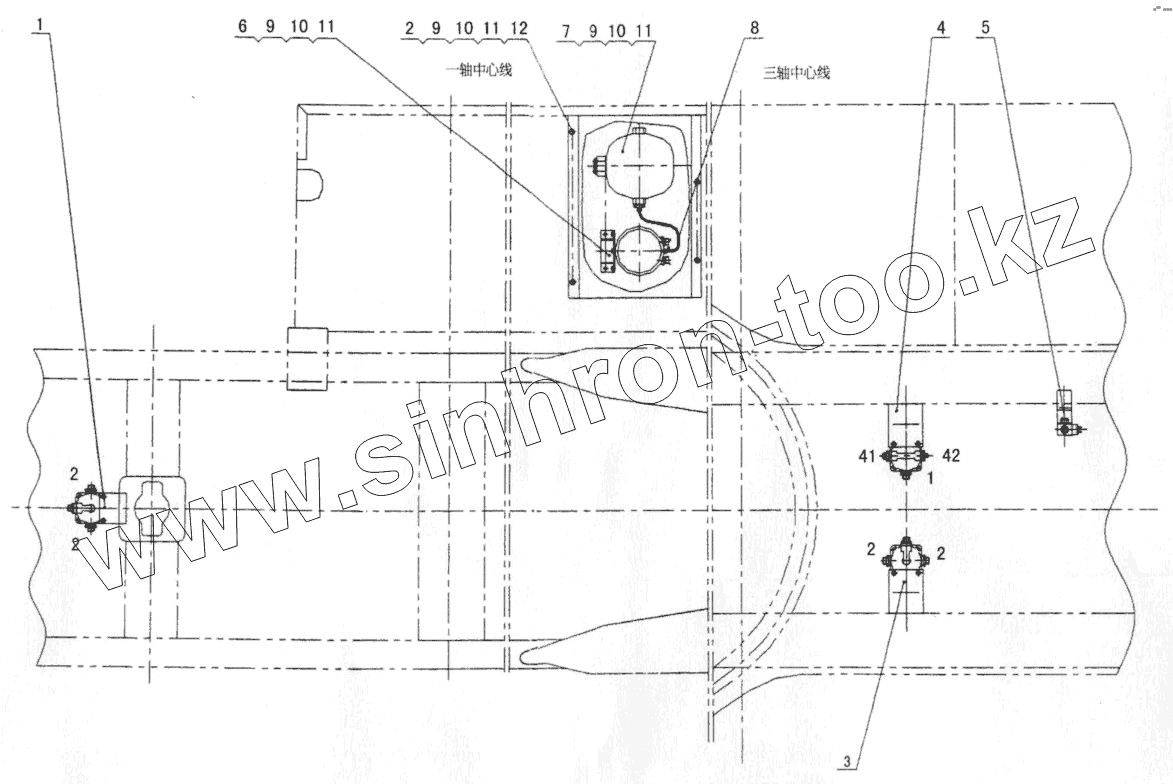

Позиция на иллюстрации Заводской номер детали Название детали
1 XZ16K.41.1A Foot relay valve assembly
2 XZ16K.41-9A Air dryer cover
3 XZ16K.41.ЗА Foot relay valve assembly
4 XZ16K.11.1A Hand relay valve assembly
5 XZ16K.41.2B Diff. Solenoid valve assembly
6 XZ16K.41.6 Air dryer assembly
7 XZ16K.41.7 Air reservoir assembly
8 03000093 Pipe Assembly
9 10440006 Washer 10
10 10430004 Nut M10
11 10430021 Bolt M10x25
12 10440009 Washer 10
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
