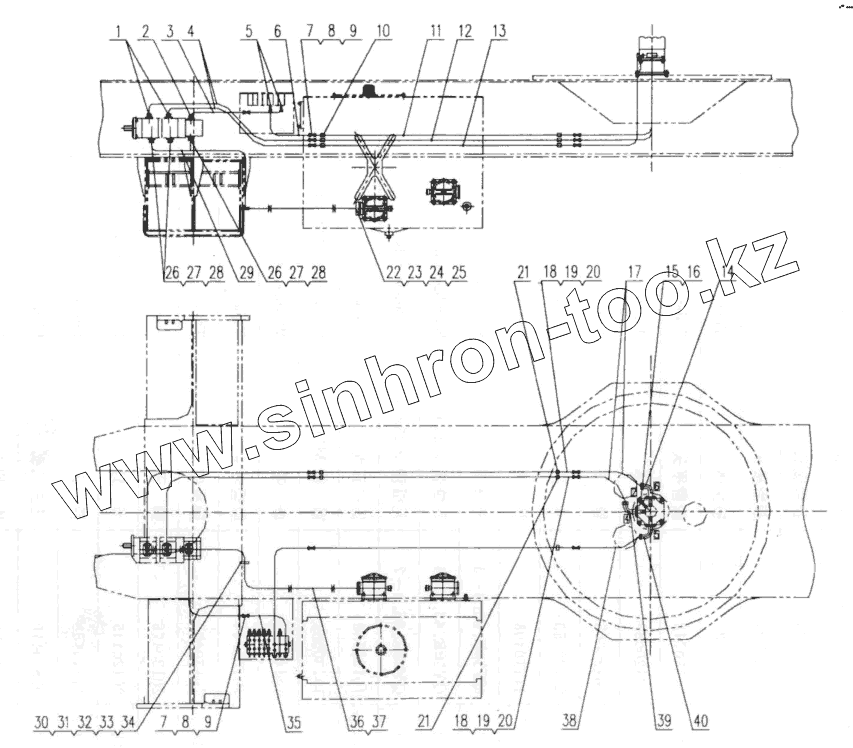

Каталог запасных частей к технике: XCMG QY50K (вариант). QY50K.65.4A Pipes For Pressure Oil
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
22
23
24
25
26
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 10123760 | Flange | |
| 2 | 10123755 | Flange | |
| 3 | 10125923 | Tube | |
| 4 | 10125924 | Tube | |
| 5 | 20120021 | Tie-in | |
| 6 | 10120712 | Tube | |
| 7 | 20120063 | Tie-in | |
| 8 | 20430005 | Nut | |
| 9 | 20120053 | Сutting fеrrulе | |
| 10 | 11210408 | Clip | |
| 11 | QY50K.65.3-5 | Seamless tube | |
| 12 | QY50K.65.3-6 | Seamless tube | |
| 13 | QY50K.65.3-7 | Seamless tube | |
| 14 | 10123759 | Flange | |
| 15 | 10130052 | Screw plug | |
| 16 | 10440016 | Washer 14 | |
| 17 | 10120744 | Tube | |
| 18 | 20120460 | Fitting | |
| 19 | 20120473 | Nut | |
| 20 | 20120445 | Cutting ring | |
| 21 | 11210788 | Pipe clip | |
| 22 | 03800410 | Flange | |
| 23 | 10440006 | Washer 10 | |
| 24 | 10410038 | Bolt M10x30 | |
| 25 | 10130102 | О rеаl ring 97.5х3.55G | |
| 26 | 10410043 | Bolt M12x35 | |
| 27 | 10440010 | Washer 12 | |
| 28 | 10130229 | О sеаl ring 56х2.65G | |
| 29 | QY50K.65.4.1A | Flange | |
| 30 | QY50K.65.3-4 | Clip | |
| 31 | 10440001 | Washer 8 | |
| 32 | 10440062 | Washer 8 | |
| 33 | 10430001 | Nut М8 | |
| 34 | 10410026 | Bolt M8x16 | |
| 35 | QY50K.65.3-9 | Seamless tube | |
| 36 | 11211162 | Hose | |
| 37 | 11210313 | Сlаmp | |
| 38 | 10125926 | Tube | |
| 39 | 10123758 | Flange | |
| 40 | 10123757 | Flange |
