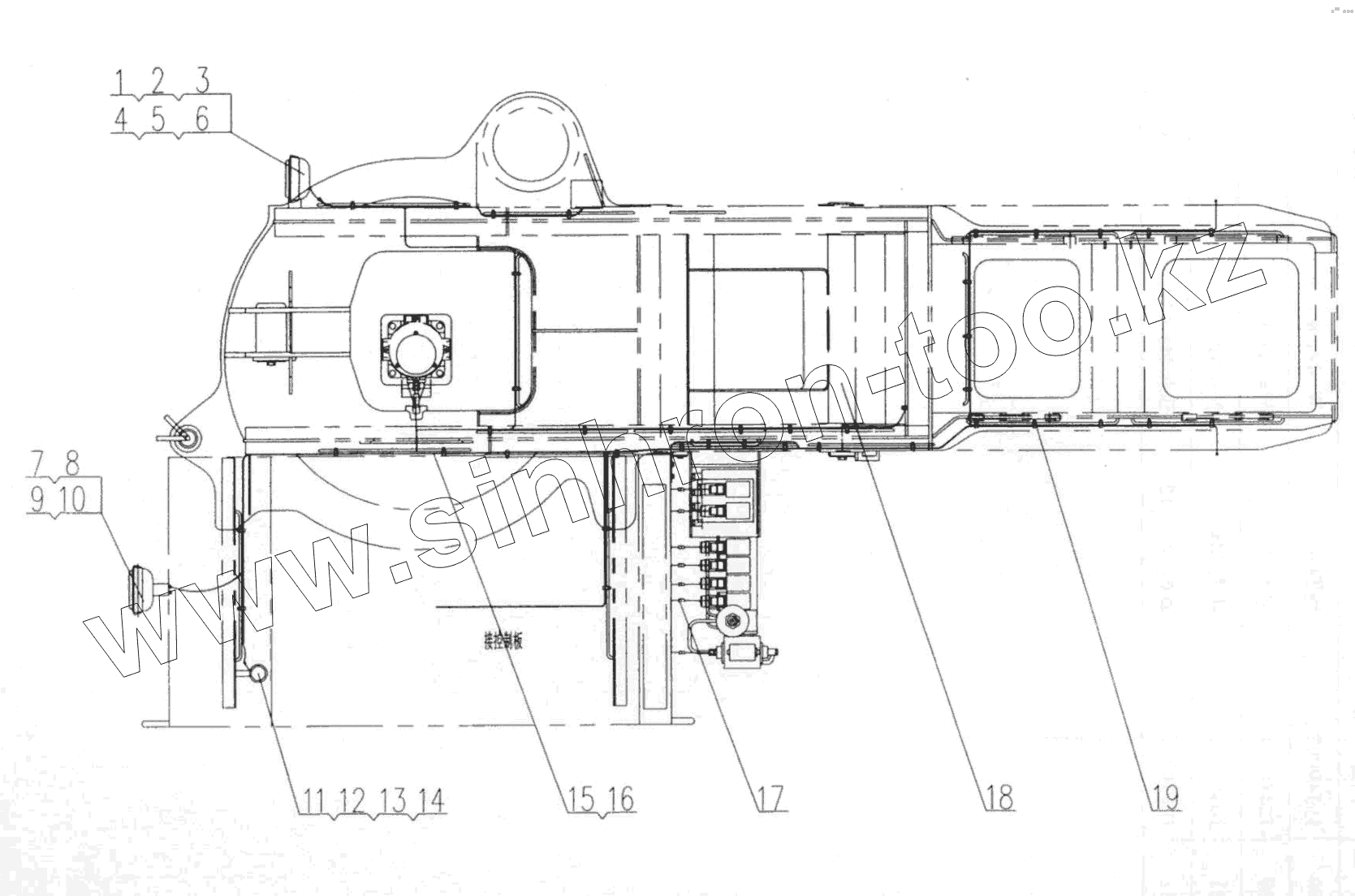

Каталог запасных частей к технике: XCMG QY50K (вариант). QY50K.11.1A Turn Table Appliance

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 10230096 Columniform plug
2 10230093 The jacket of cloumniform plug
3 10200021 Big lamp
4 10410374 Bolt M6x16
5 10430009 Nut М6
6 10440022 Washer 6
7 10440021 Washer 6
8 10230040 Sheet plug
9 QY16K.11.2-IB Working lamp support
10 30249130 Sleeve L=2m
11 10200162 Electric horm
12 10230061 Sheet jack
13 10230060 The jacket of sheet jack
14 30249122 Sleeve L=20
15 QY50K.11.1.5A Turn table wires
16 11211006 Clip strip
17 10230045 Double plug
18 QY50K.11.1.1 Turn table appliance welded construction
19 30249091 Cable L=3m
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
