Каталог запасных частей к технике: XCMG QY50K. Стрела

Тип техники

Марка

Модель

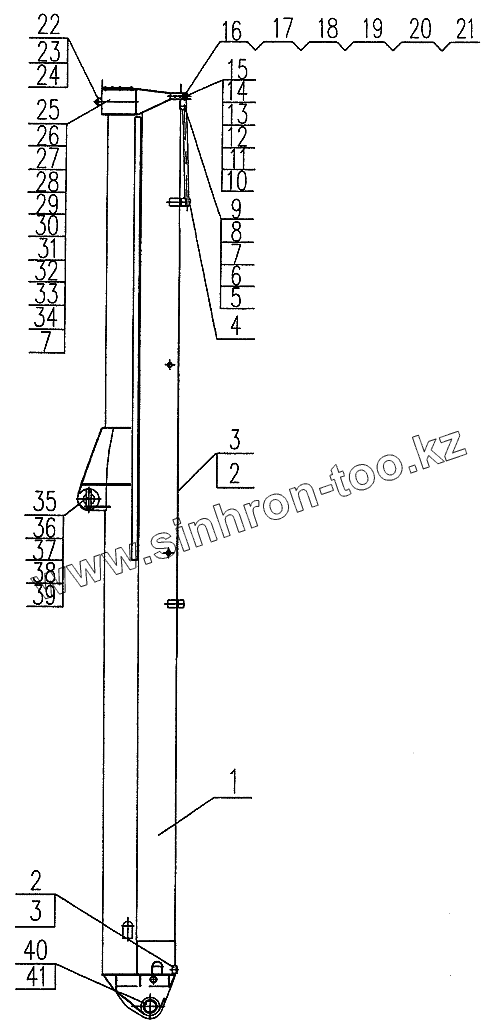

Схема

1

2

2

3

3

4

5

6

7

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
1	QY50K.02II.1.1		Base Boom Structure
2	QY50K.02II.1-5		Skids
3	10420092		Screw M8x10
4	QY50K.02II.1.2		Roller
5	QY25K.02II.1-3		Slleve
6	10410040		Bolt M12x40
7	10440010		Washer 12
8	10440123		Washer 12
9	10430005		Nut M12
10	QY50K.02II.1-3		Plate
11	QY50K.02II.1-4		Plate
12	10420079		Screw M8x25
13	10440062		Washer 8
14	10440001		Washer 8
15	10430001		Nut М8
16	QY25K.02II.1-6		Bolt
17	QY25K.02II.1-7		Support
18	QY25K.02II.2-4		Slider
19	10430078		Nut M16
20	10470107		Pin B16x80
21	10470007		Pin 4x30
22	QY50K.02II.1-8		Pin Shaft
23	QY25K.02II.1.14-2		Bushing
24	10470159		Pin 6.3x45
25	QY50K.02II.1-7		Cover Plate
26	QY50K.02II.1-9A		Slider
27	QY50K.02II.1-10		Mat
28	QY50K.02II.1-11A		Slider
29	QY50K.02II.1-12		Mat
30	QY50K.02II.1-13		Mat
31	QY50K.02II.1-14		Mat
32	QY50K.02II.1-18		Slider
33	QY50K.02II.1-19		Slider
34	10420004		Bolt M12x25
35	QY50K.02Il.1-15		Retaining Plate
36	QY50K.02II.1-16		Pin Shaft
37	QY50K.02II.1-17		Bushing
38	10410324		Bolt M20x40
39	10440015		Washer 20
40	QY50K.02II.1-6		Shaft Bushing
41	10810006		Washer 10
