Каталог запасных частей к технике: XCMG QY50K. Кран автомобильный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

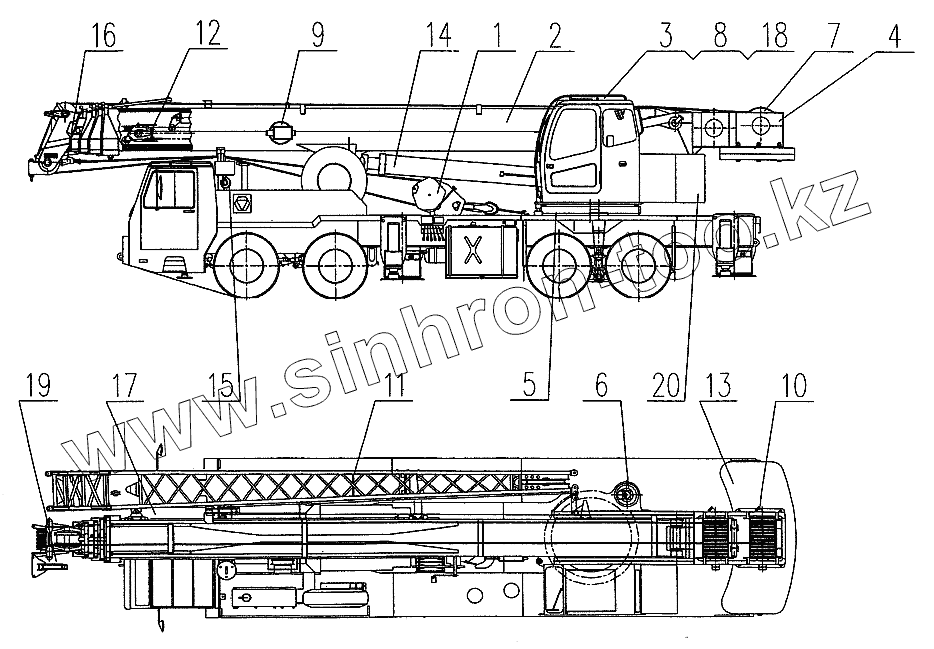

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | QY50K.01 | Hook | |
| 2 | QY50K.02II | Boom | |
| 3 | QY16K.03C | Control cab | |
| 4 | QY50K.05 | Turn table | |
| 5 | QY50K.06 | Slewing bearing | |
| 6 | QY50K.07 | Slewing movement | |
| 7 | QY50K.08 | Lifting movement | |
| 8 | QY16K.09A | Oil valve control | |
| 9 | QY50K.11 | Appliance system | |
| 10 | QY50K.13 | Pipe assembly | |
| 11 | QY50K.14С | Jib Boom | |
| 12 | QY50K.16 | Flexible cylinder | |
| 13 | QY50K.20II | Balance | |
| 14 | QY50K.28 | Cylinder | |
| 15 | QY35K.29 | Sub-hook | |
| 16 | QY50K.90 | Steel cable and rigging | |
| 17 | QY50K.97 | Nameplate assembly | |
| 18 | XZ50K.00 | Chassiss | |
| 19 | QAY50.18 | Boom end single chainwheel | |
| 20 | QY50K-19II | Cover |
