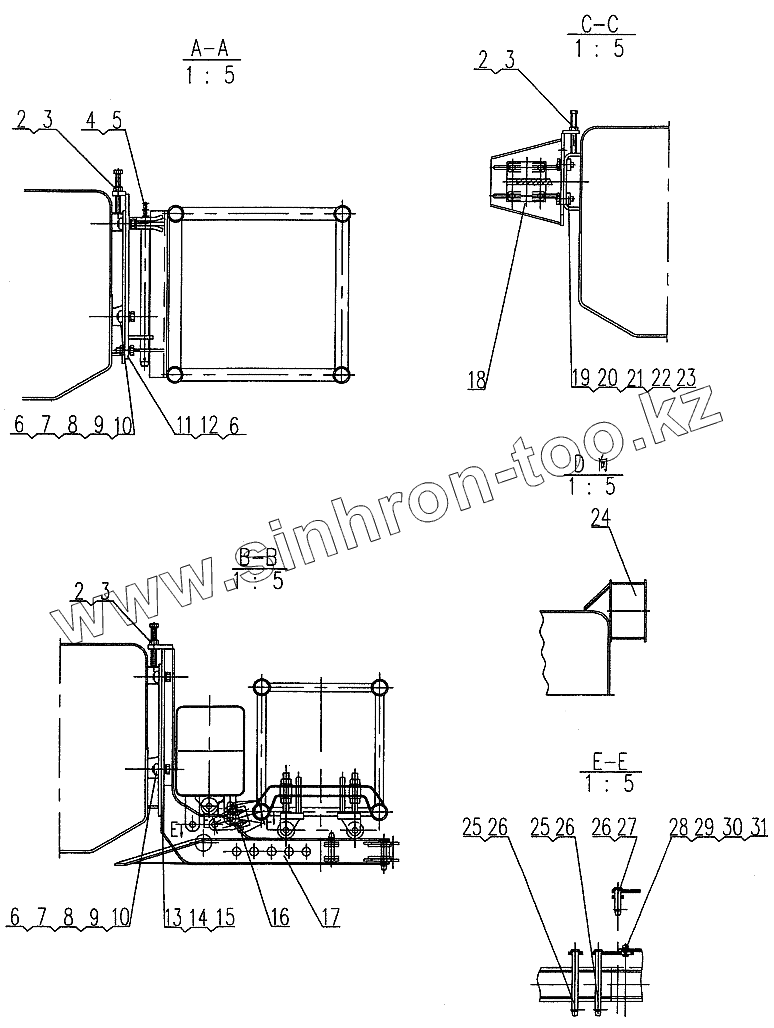

Каталог запасных частей к технике: XCMG QY50K. Гусек
2
2
2
3
3
3
4
5
6
6
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 10410810 | Bolt M18x140 | |
| 3 | 10430029 | Nut M18 | |
| 4 | QY16K.14.3 | Pin Shaft | |
| 5 | QY16K.1-2 | Clip | |
| 6 | 10410082 | Bolt M20x50 | |
| 7 | 10440015 | Washer 20 | |
| 8 | 10440121 | Washer 20 | |
| 9 | QY35K.14-4В | Pad Plate | |
| 10 | QY50K.14.1 | Support Shelf | |
| 11 | 10430008 | Nut M20 | |
| 12 | QY35K.14.6С | Support Shelf I | |
| 13 | QY35K.14-18В | Mat | |
| 14 | QY35K.14-19В | Mat | |
| 15 | QY35K.14-20В | Mat | |
| 16 | QY35K.14-7В | Plate | |
| 17 | QY50K.14.2В | Support Shelf | |
| 18 | QY35K.14.11А | Support Shelf III | |
| 19 | 10410021 | Bolt M16x50 | |
| 20 | 10440002 | Washer 16 | |
| 21 | 10440005 | Washer 16 | |
| 22 | QY35K.14-12А | Support Plate | |
| 23 | QY35K.14-8В | Tread plate | |
| 24 | QY16K.14.8 | Rope quide | |
| 25 | QY35K.14-2А | Pin | |
| 26 | QY50K.02Е.5-3 | Clip | |
| 27 | QY35K.14-3А | Pin | |
| 28 | 10410058 | Bolt M10x35 | |
| 29 | 10430004 | Nut M10 | |
| 30 | 10810006 | Washer 10 | |
| 31 | 10440009 | Washer 10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
