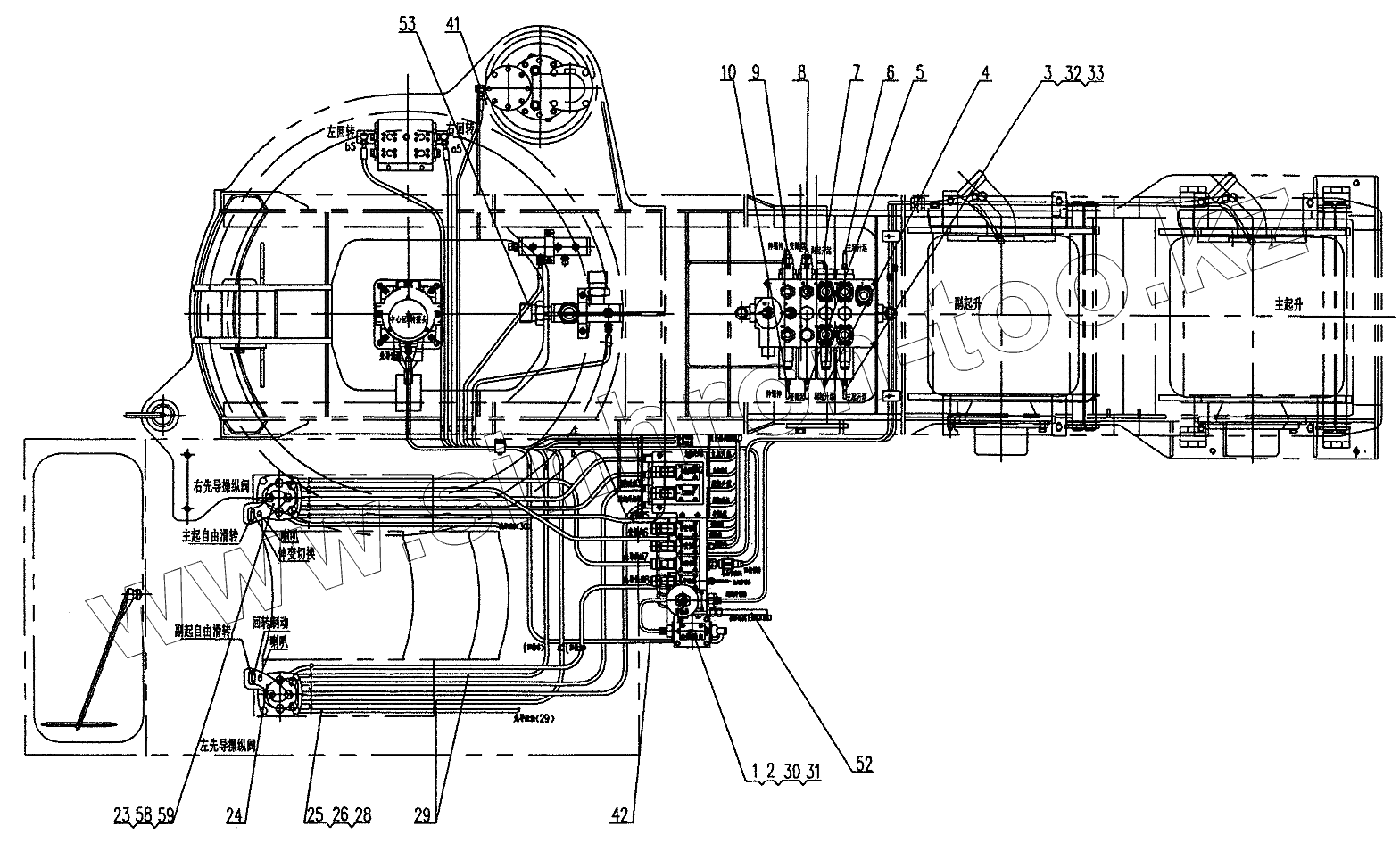

Каталог запасных частей к технике: XCMG QY50K. Гидросистема
1
2
3
4
5
6
7
8
9
10
23
24
25
26
28
29
30
31
32
33
41
42
52
53
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | QY16K.13.1-1 | Fitting | |
| 2 | QY16K.13.1-2 | Bracket | |
| 3 | QY35K.13.1-1 | Seamless tube d8x1.5 | |
| 4 | QY35K.13.1-2 | Seamless tube d8x1.5 | |
| 5 | QY35K.13.1-3 | Seamless tube d8x1.5 | |
| 6 | QY35K.13.1-4 | Seamless tube d8x1.5 | |
| 7 | QY35K.13.1-5 | Seamless tube d8x1.5 | |
| 8 | QY35K.13.1-6 | Seamless tube d8x1.5 | |
| 9 | QY35K.13.1-7 | Seamless tube d8x1.5 | |
| 10 | QY35K.13.1-8 | Seamless tube d8x1.5 | |
| 22 | QY35K.13.1-20 | Seamless tube d8x1.5 | |
| 23 | 20100417 | Pilot unit righ land | |
| 24 | 20100418 | Pilot unit left land | |
| 25 | 10120574 | Fitting G8/G1/4 | |
| 26 | 10440016 | Washer 14 | |
| 28 | 10123043 | Tube | |
| 29 | 10123042 | Tube | |
| 30 | 10110032 | Filter | |
| 31 | 10440008 | Washer 33 | |
| 32 | 10123035 | Nut 8 | |
| 33 | 10120107 | Cutting ring 8 | |
| 41 | 10122445 | Fitting E8 | |
| 42 | 10123037 | Tube | |
| 52 | 10123041 | Tube | |
| 53 | 10123044 | Tube | |
| 58 | 10420108 | Screw M6x35 | |
| 59 | 10440022 | Washer 6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
