Каталог запасных частей к технике: XCMG QY30KT5. 803000074 Load Control

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

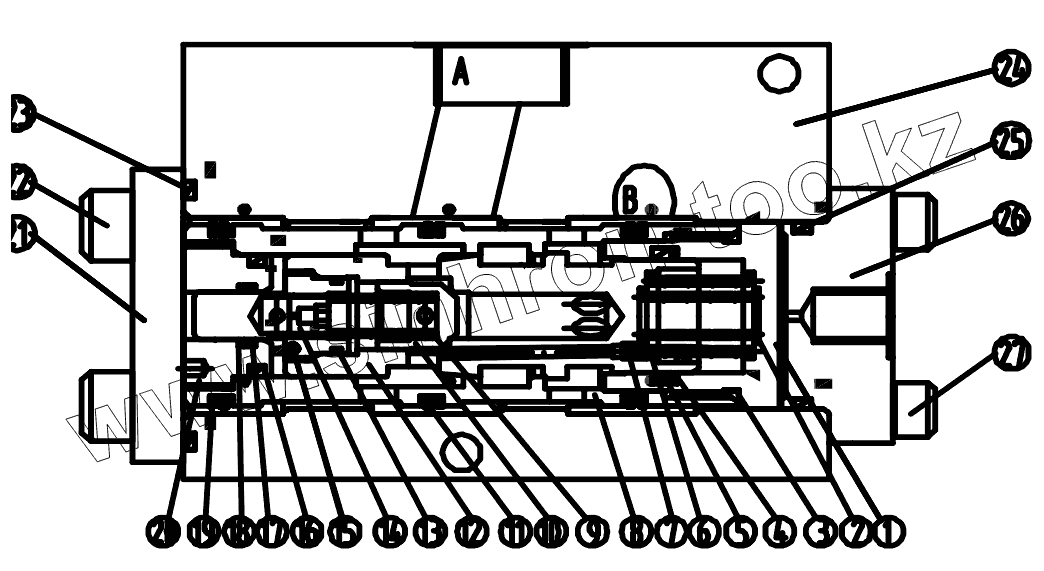

Позиция на иллюстрации Заводской номер детали Название детали
1 Cover end Cover end
2 Spring Spring
3 O-ring 40x3.55 O-ring 40x3.55
4 Ring1 Ring1
5 O-ring P30 D2=3.5 O-ring P30 D2=3.5
6 Spring Spring
7 Damping 1.2 Damping 1.2
8 Valve sheath Valve sheath
9 Spring Spring
10 valve Valve
11 O-ring P44 D2=3.5 O-ring P44 D2=3.5
12 Valve 2 Valve 2
13 O-ring 17x1.8 O-ring 17x1.8
14 Damp 0.5 Damp 0.5
15 Valve 3 Valve 3
16 O-ring 25.8x3.55 O-ring 25.8x3.55
17 O-ring P12.5 D2=2.4 O-ring P12.5 D2=2.4
18 Ring 2 Ring 2
19 Ring 3 Ring 3
20 Controls the cylinder Controls the cylinder
21 Cover end Cover end
22 Bolt M10x5 Bolt M10x5
23 O-ring 58x2.65 O-ring 58x2.65
24 Valve Body Valve Body
25 O-ring P44 D2=3.5 O-ring P44 D2=3.5
26 Cover end Cover end
27 Bolt M10x30 Bolt M10x30
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
