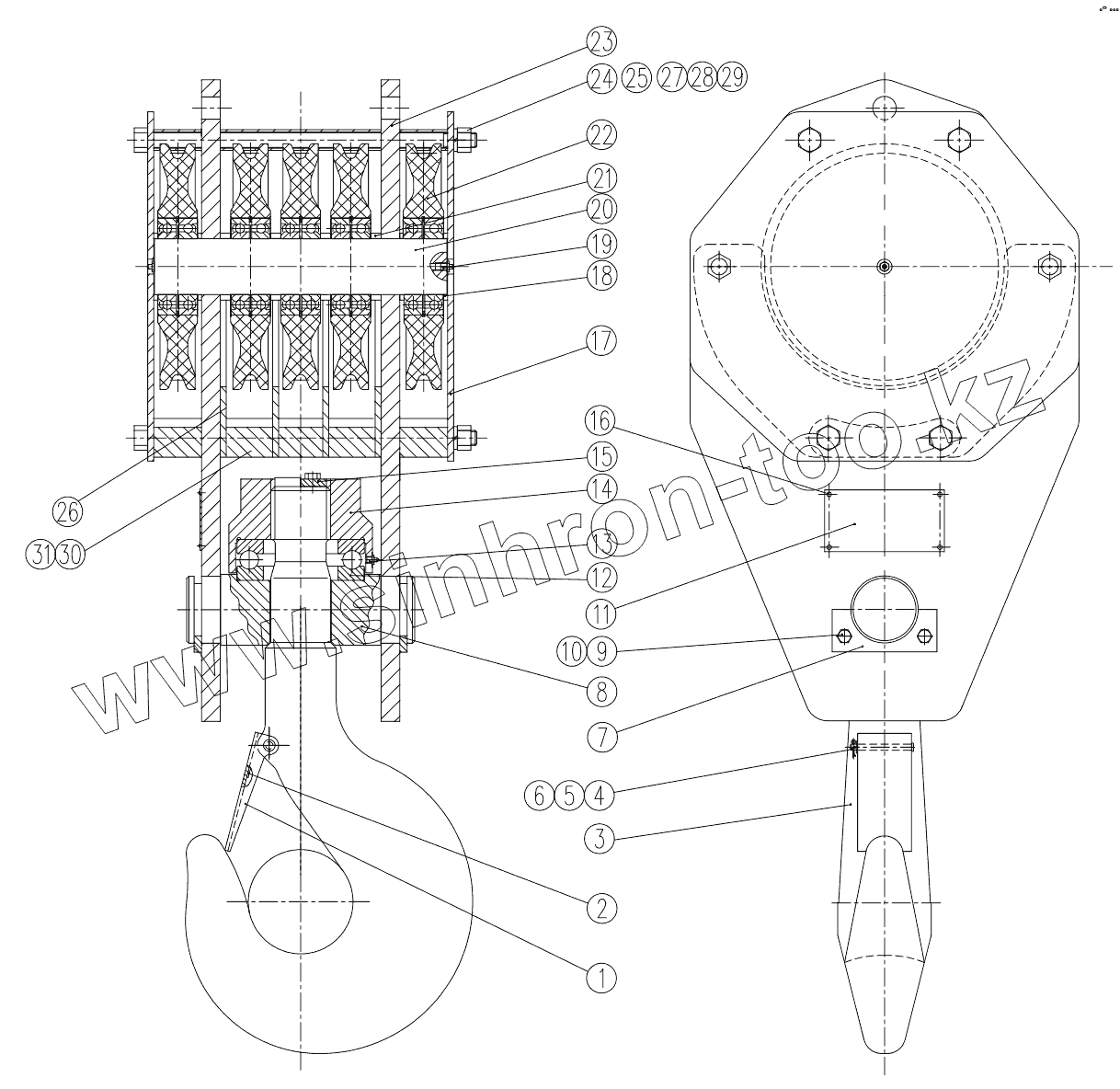

Каталог запасных частей к технике: XCMG QY30KT5. 111500275 Hook
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | QY35K.01-1 | Retaining Plate | |
| 2 | QY35K.01-2 | Spring | |
| 3 | QY30K5.01-1 | Hook | |
| 4 | 805600333 | Pin shaft B8x80 | |
| 5 | 805600001 | Штифт | |
| 6 | 805300069 | Шайба 8 | |
| 7 | QY35K.01-4 | Retaining Plate | |
| 8 | QY35K.01-5 | Cross Beam | |
| 9 | 805000045 | Болт M12x40 | |
| 10 | 805300018 | Шайба 12 | |
| 11 | QY30K5.01-2 | Scutcheon | |
| 12 | 800500145 | Bearing51320 | |
| 13 | 801100337 | Oil Cup | |
| 14 | QY35K.01-7 | Round Nut | |
| 15 | QY35K.01-8 | Protecting Plate | |
| 16 | 805500045 | Rivet 3x6 | |
| 17 | QY30K5.01-3 | Plate | |
| 18 | QY30K5.01-4 | Sleeve | |
| 19 | 801100336 | Масленка M10x1 | |
| 20 | QY30K5.01-5 | Pulley shaft | |
| 21 | QY30K5.01-6 | Sleeve | |
| 22 | QY16K.01.12 | Pulley unit | |
| 23 | QY30K5.01-7 | Plate | |
| 24 | QY30K5.01.8 | Assembling bolt | |
| 25 | QY30K5.01-9 | Steel tube | |
| 26 | QY30K5.01-10 | Plate | |
| 27 | QY30K5.01-11 | Steel tube | |
| 28 | 805300023 | Шайба 20 | |
| 29 | 805200052 | Гайка М20 | |
| 30 | QY30K5.01-12 | Block | |
| 31 | QY30K5.01-13 | Block | |
| 32 | QY30K5.01-2II | Scutcheon |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
