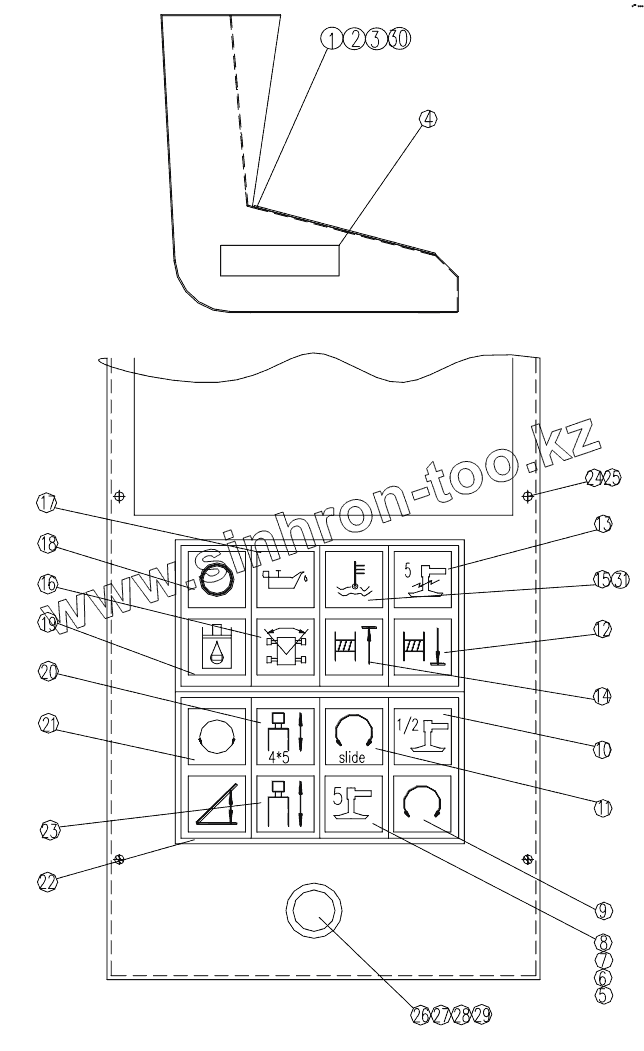

Каталог запасных частей к технике: XCMG QY30KL. 111701415 Electric control box assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | QY35K5.11.1.1-1 | Box | |
| 2 | 111701425 | Instrument support | |
| 3 | 111701813 | Instrument wires | |
| 4 | 111701452 | Caution plate | |
| 5 | 801907849 | Sign plate | |
| 6 | 801968732 | Light | |
| 7 | 803700084 | Side frame | |
| 8 | 819900346 | Side frame | |
| 9 | 803600303 | Sign plate | |
| 10 | 803600293 | Sign plate | |
| 11 | 801900394 | Sign Plate | |
| 12 | 803600294 | Sign plate | |
| 13 | 803600296 | Sign plate | |
| 14 | 803600295 | Sign plate | |
| 15 | 803600297 | Sign plate | |
| 16 | 803600288 | Sign plate | |
| 17 | 801900408 | Sign plate | |
| 18 | 803600287 | Sign plate | |
| 19 | 803107880 | Sign plate | |
| 20 | 803600313 | Sign plate | |
| 21 | 803600289 | Sign plate | |
| 22 | 803600291 | Sign plate | |
| 23 | 803600290 | Sign plate | |
| 24 | 805100111 | Screw M3x 10 | |
| 25 | 805300154 | Washer 3 | |
| 26 | 803602403 | Button | |
| 27 | 803602390 | Switch | |
| 28 | 803602399 | Urgency button | |
| 29 | 111701425 | Instrument support | |
| 30 | 111701829 | Gearbox body | |
| 31 | 801900529 | Sign plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
