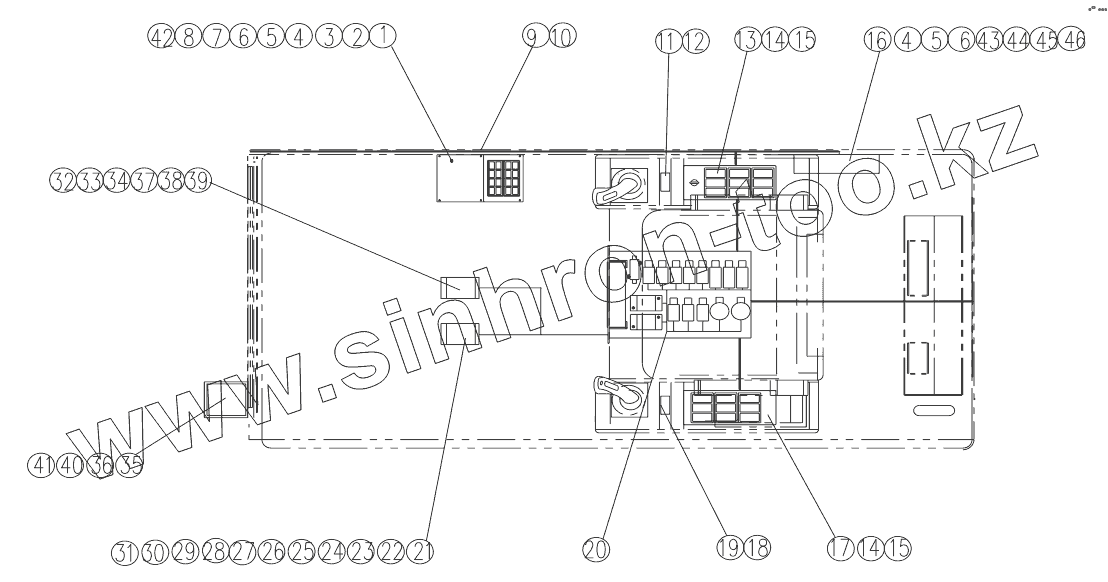

Каталог запасных частей к технике: XCMG QY30KL. 111701188 Operating Cabs Electric System

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

6

7

8

9

10

11

12

13

14

14

15

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

Позиция на иллюстрации	Заводской номер детали		Название детали
1	111701415		Control box assembly
2	803501087		Display
3	805000018		Болт М8х20
4	805200053		Гайка М6
5	805300029		Шайба М6
6	805300030		Шайба М6
7	805100640		Screw M3x16
8	805300154		Washer 3
9	111701733		Operating cabs wiers
10	111701759		Acoustic wiers
11	111701428		Control instruction
12	111701429		Control instruction
13	111701416		Right controller
14	805000391		Bolt M5x16
15	805300119		Шайба 5
16	819900058		HC4900
17	111701421		Left controller
18	111701430		Control instruction
19	111701431		Control instruction
20	111701422		Control plate assembly
21	803602423		Push Switch
22	801900028		Clip strip
23	803600394		The jacket of plug
24	803600604		The jacket of plug
25	803600402		The jacket of plug
26	803600453		The jacket of plug
27	803600440		Plug
28	803600441		Socket
29	839900066		Insulating tape
30	839900073		Line
31	801900040		Clip strip
32	803600552		The jacket of plug
33	803600632		Plug
34	805000020		Болт М8х30
35	803500989		Caution light
36	803500143		buzzer
37	803611230		Electric gun
38	803611116		Electric gun
39	803611239		Electric gun
40	805300069		Шайба 8
41	805300010		Шайба 8
42	803538253		Monitor
43	803538249		HC4900 Lifting Torque Limiter
44	803538250		HC4900 Lifting Torque Limiter
45	803538251		HC4900 Lifting Torque Limiter
46	803542726		VIEW-TECH

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
