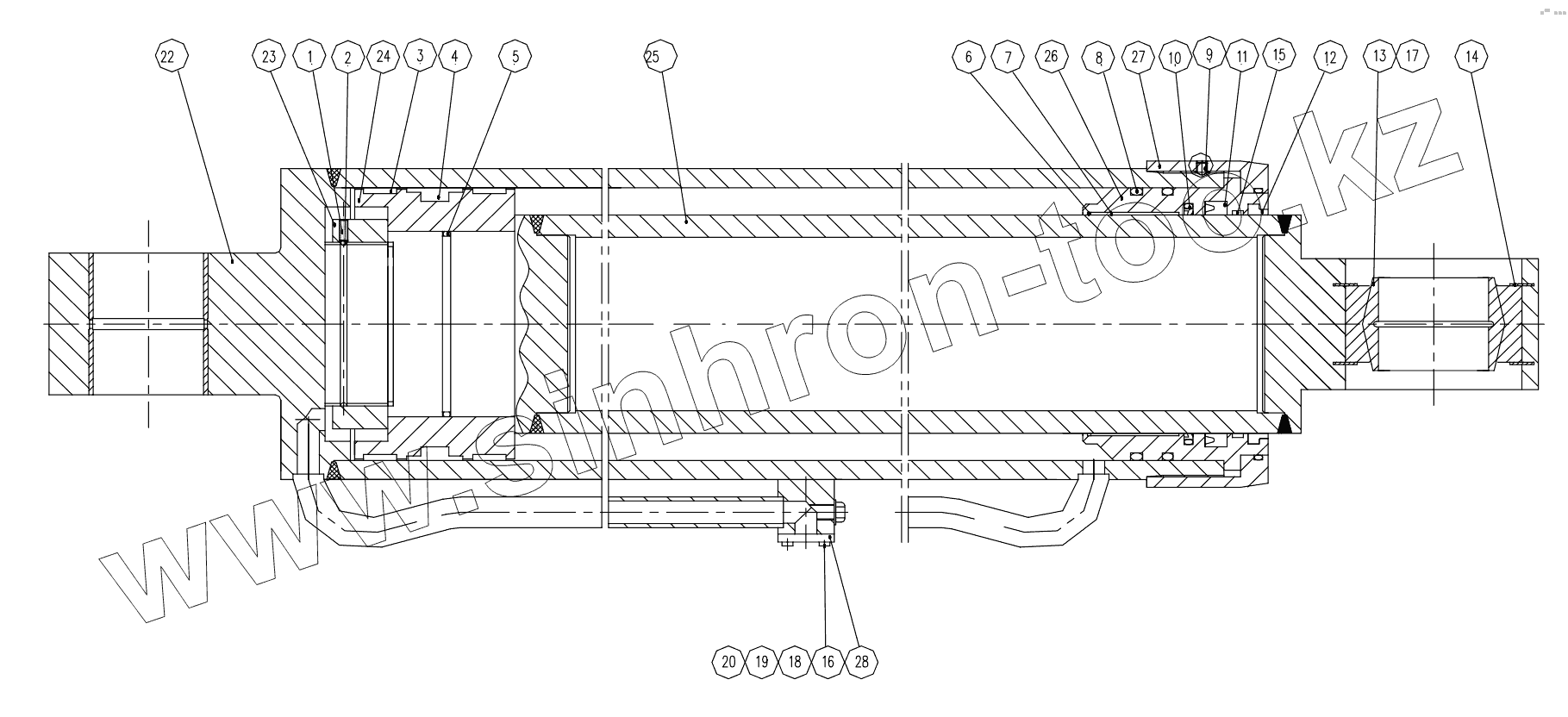

Каталог запасных частей к технике: XCMG QY30KL. 111500257 Elevating cylinder

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

15

16

17

18

19

20

22

23

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	805104561		Bolt
2	800513939		Стальной шар
3	Support ring		Support ring
4	803109238		DAS Pressurize
5	801100140		O-Ring
6	803002826		Steel Wire Ring
7	803002827		Bearing d200X2.5X80
8	803197028		O-Ring
9	805104467		Bolt
10	803196243		Assembled Seal
11	Pressurize		Pressurize
12	803197647		Series Wiper
13	803002819		Bearing
15	Support ring		Support ring
16	805005692		Bolt
17	801103202		Oil cup
18	805300024		Шайба 14
19	803182641		Bolt
20	805300038		Washer
21	910100462		Cylinder
22	910106443		Nut
23	910103331		Piston
24	910100427		Rod
25	910103301		Front Cover
26	910103413		Cover
27	910104188		Fender

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
