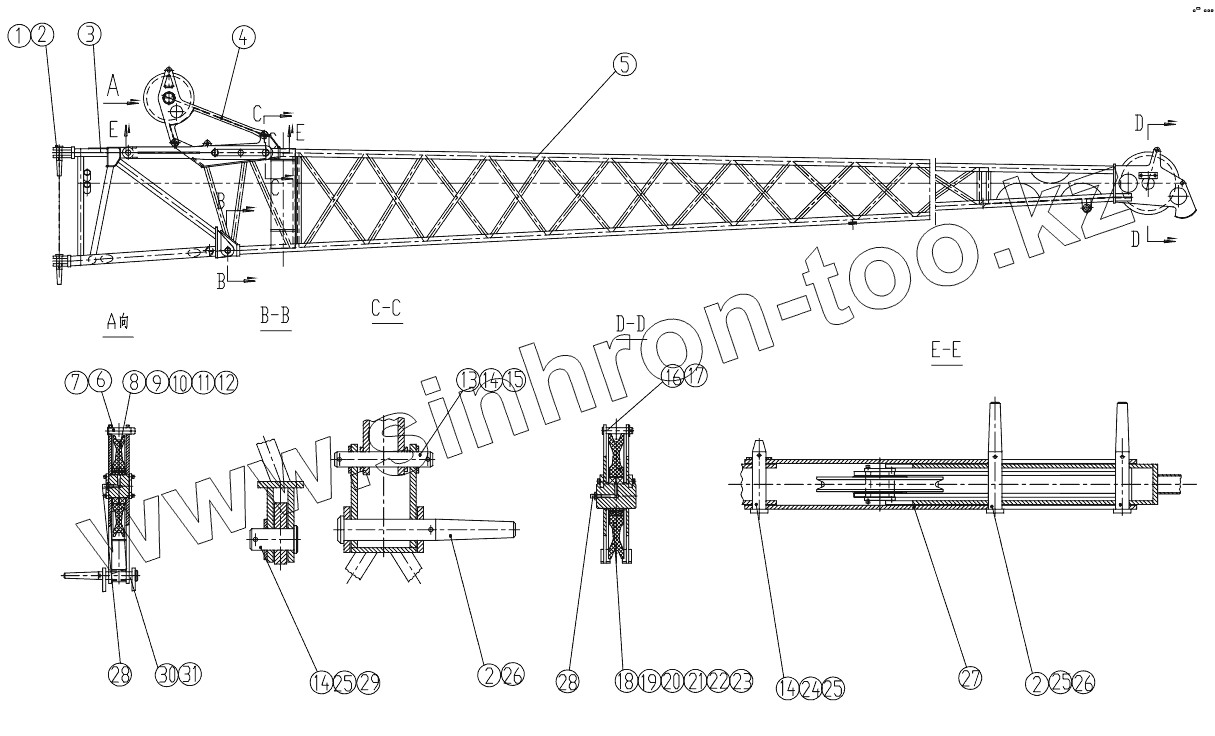

Каталог запасных частей к технике: XCMG QY30KL. 111500231 Jib Assembly
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
26
27
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 110500856 | Pin shaft | |
| 2 | 110500800 | Clip | |
| 3 | 111500232 | Connected Support | |
| 4 | 110500506 | Pulley bracket | |
| 5 | 110500513 | Jib structure | |
| 6 | 110500820 | Spring pin | |
| 7 | 805600109 | Pin B20x80 | |
| 8 | 110500603 | Pulley assembly | |
| 9 | 110500873 | Shaft | |
| 10 | 110500604 | Baffle | |
| 11 | 805000525 | Болт М6х20 | |
| 12 | 805300030 | Шайба М6 | |
| 13 | 805600274 | Pin 6.3x65 | |
| 14 | 805300165 | Washer24 | |
| 15 | 805600107 | Pin 25x140 | |
| 16 | 805600108 | Pin B20x100 | |
| 17 | 805300115 | Washer20 | |
| 18 | 110500605 | Pulley assembly | |
| 19 | 110500872 | Pin shaft | |
| 20 | 110500606 | Baffle | |
| 21 | 110500879 | Sleeve | |
| 22 | 805000714 | Болт М10х20 | |
| 23 | 805300014 | Шайба 10 | |
| 24 | 110500860 | Pin shaft | |
| 25 | 805300110 | Washer36 | |
| 26 | 110500859 | Pin shaft | |
| 27 | 111201661 | Pulling rod | |
| 28 | 801100336 | Масленка M10x1 | |
| 29 | 110500858 | Pin shaft | |
| 30 | 110500857 | Pin shaft | |
| 31 | 110500799 | Clip |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
