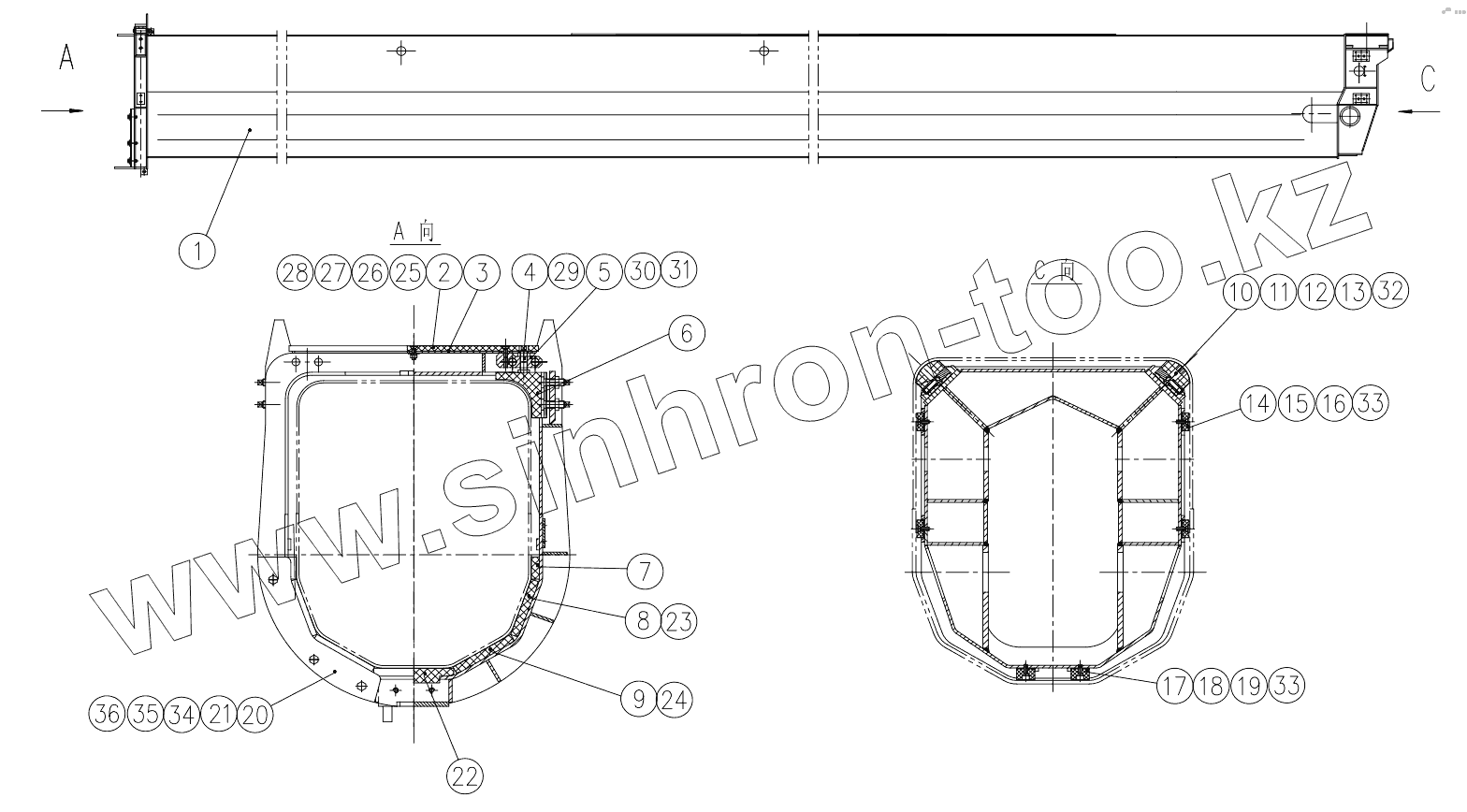

Каталог запасных частей к технике: XCMG QY30KL. 111500038 2nd section Boom

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
1	111500039		2nd Section boom Structure
2	111701600		Plate
3	111701004		Plate
4	111202068		Bolt
5	111200642		Surport
6	111202018		Slider
7	111701593		Slide Patch
8	111701601		Slider
9	111701594		Slide Patch
10	111500279		Slider
11	111202181		Pin Shaft
12	111201135		Mat
13	111201136		Mat
14	111202020		Slider
15	111200713		Mat
16	111200714		Mat
17	111202021		Slider
18	111200715		Mat
19	111200716		Mat
20	111701602		Plate
21	111701005		Plate
22	111701596		Slide Patch
23	111701006		Slider
24	111700974		Mat
25	805100232		Bolt M8x25
26	805300069		Шайба 8
27	805300010		Шайба 8
28	805200045		Гайка М8
29	805200116		Nut
30	805600130		Pin B16x85
31	805600006		Штифт 4x30
32	801100336		Масленка M10x1
33	805100037		Bolt M8x25
34	805300018		Шайба 12
35	805300113		Washer
36	805000045		Болт M12x40

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
