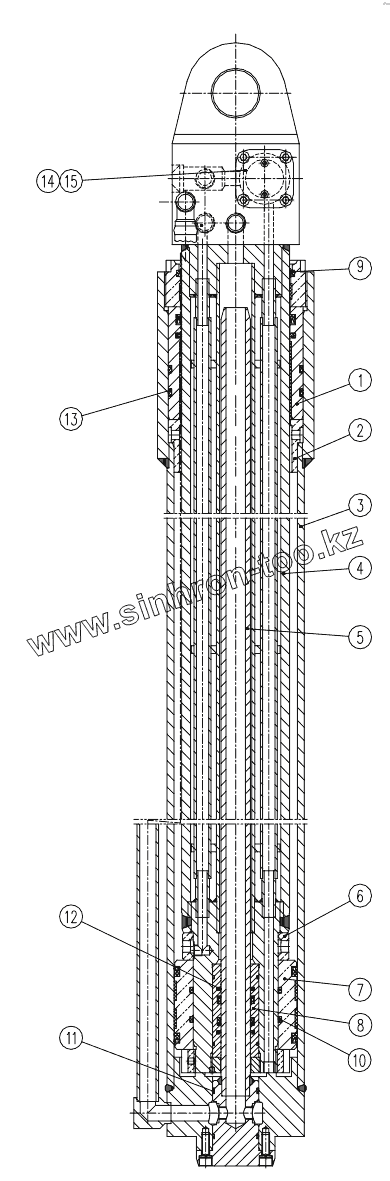

Каталог запасных частей к технике: XCMG QY30KH. 803000608 Telescoping cylinder I

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 910106477 Front Cover
2 910103920 Sleeve
3 910100228 Cylinder
4 910100502 Rod
5 910100503 Vitta
6 910103917 Front Sleeve
7 910103308 Piston
8 910103916 Front Cover
9 803162211 Series Wiper
10 803162216 O-Ring 120x5.7
11 803002616 O-Ring 54.4x3.1
12 803161620 Assemblyd Seal d38x49x4.2
13 803161619 O-Ring 175x5.7
14 803174907 O-Ring 50x3.1
15 803000003 Counterbalance valve
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
