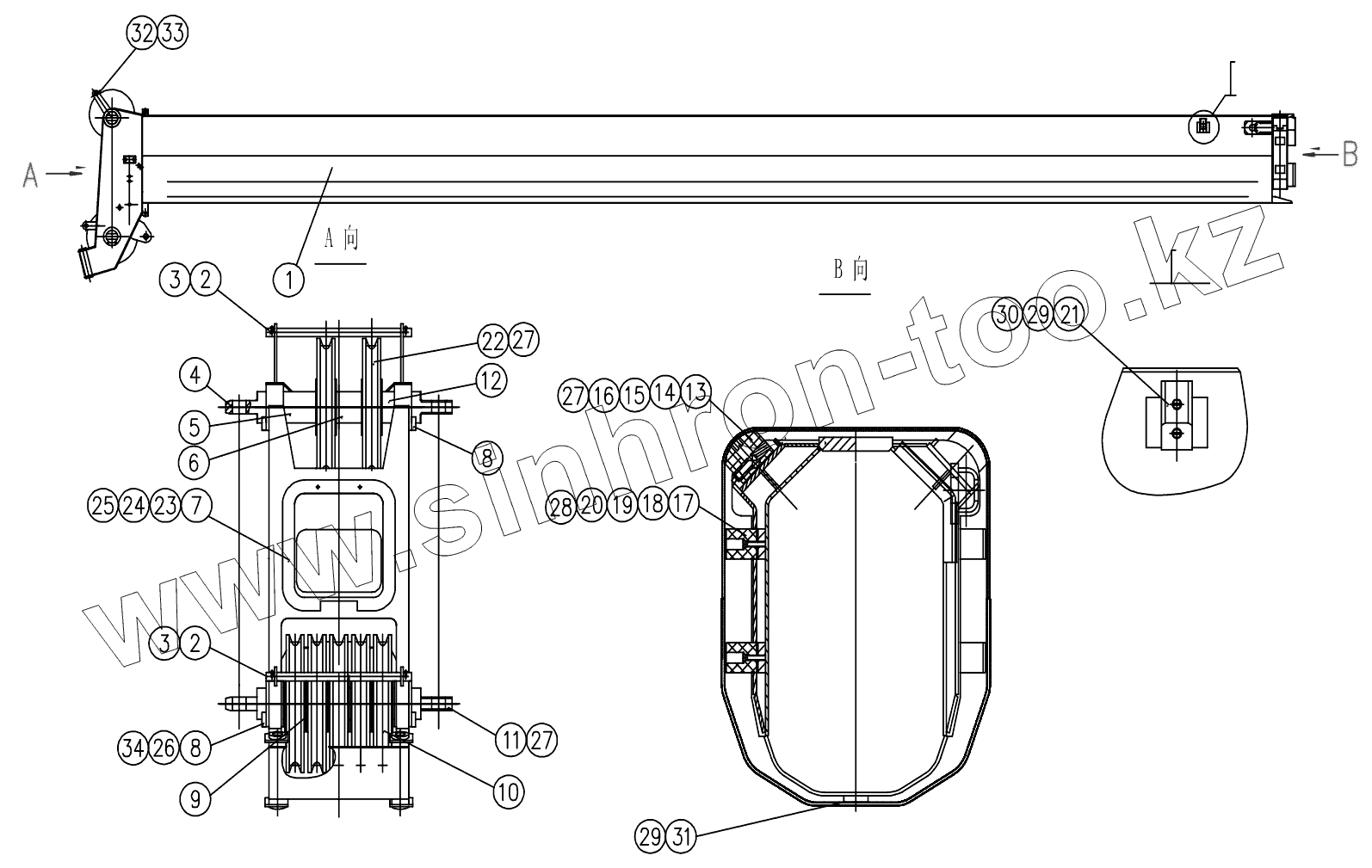

Каталог запасных частей к технике: XCMG QY30KH. 111501117 5th section Boom

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

27

27

28

29

29

30

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	111501118		5th Section boom Structure
2	111201273		Rope Hold
3	111201937		Spring Pin
4	111203576		Pin Shafte
5	111201275		Sleeve
6	111202186		Sleeve
7	111201277		Cover Plate
8	111201278		Retaining Plate
9	111201970		Sleeve
10	111200852		Pully Assembly
11	111201279		Pin Shafte
12	111202094		Sleeve
13	111500282		Slider
14	111202181		Pin Shaft
15	111201281		Mat
16	111201282		Mat
17	111701611		Slider
18	111201283		Conjecting Block
19	111201284		Mat
20	111201285		Mat
21	111202041		Track
22	111200855		Pully Assembly
23	805000033		Болт М8х16
24	805300010		Шайба 8
25	805300069		Шайба 8
26	805000727		Болт М10х25
27	801100336		Масленка M10x1
28	805100207		Bolt M8x35
29	805100107		Bolt M8x25
30	805100223		Bolt
31	111202683		Slider
32	111203583		Plate
33	111203584		Rope Hold
34	805300014		Шайба 10
