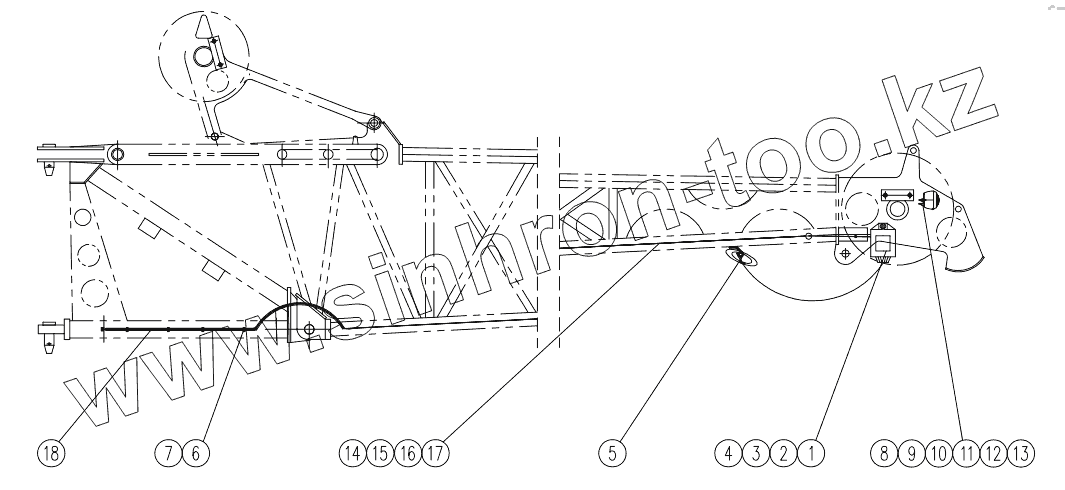

Каталог запасных частей к технике: XCMG QY30KH. 110501098 The Jib Boom Electric System

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	805200048		Гайка М10
2	805300014		Шайба 10
3	805300017		Шайба 10
4	803600746		Heigh limit switch
5	819900406		Ring
6	801900040		Clip strip
7	803700076		Sleeve tube
8	803600464		Columniform socket
9	803600460		The jacket of columniform socket
10	803500961		Caution lamp
11	805200046		Гайка M5
12	805300119		Шайба 5
13	803600420		Sheet plug
14	803600320		Jib boom binded wire
15	803600462		Columniform plug
16	803600459		The jacket of columniform plug
17	801900037		Clip strip
18	Jib boom electric system welded construction		Jib boom electric system welded construction
