Каталог запасных частей к технике: XCMG QY30KH. 110500802 Sub-hook

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

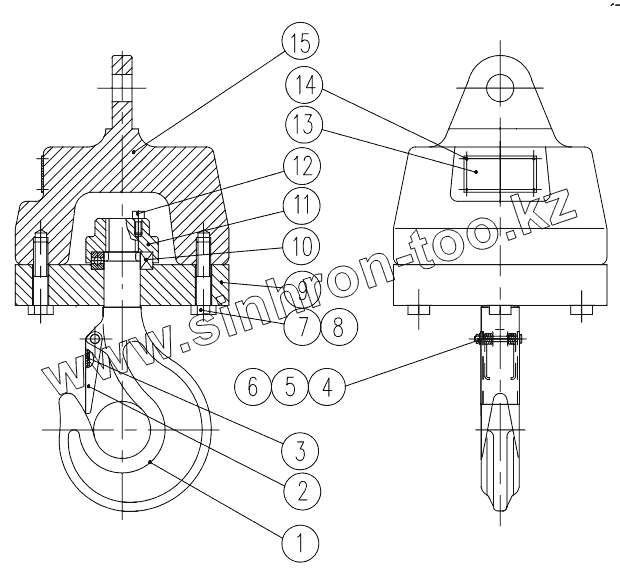

Позиция на иллюстрации	Заводской номер детали		Название детали
1	QY16K.29-1		Hook
2	QY16K.29-2		Retaining Plate
3	QY16K.29-3		Spring
4	805600292		Pin Shaft B6x80
5	805300029		Шайба М6
6	805600364		Pin 2x30
7	805000092		Bolt
8	805300011		Шайба 16
9	QY16K.29-4		Cross beam
10	800500120		Bearing 51208
11	QY16K.29-5		Nut
12	805100314		Bolt M8x16
13	QY25K.97B		Nameplate
14	805500019		Screw 2x6
15	QY16K.29-7		Basic seat

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
