Каталог запасных частей к технике: XCMG QY30K5-I. 803000609 Telescoping cylinder в…Ў

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано 500KN, 500KSN (2013) DT-140B (2010) LW-166 (2008) LW-541F (2010) LW300FN (2013) LW300KN (2013) LW321F (2010) QY25K (2010) QY25K5-I (2009) QY30K5-I (2009) QY30KH (2009) QY30KL (2009) QY30KT5 (2009) QY50K (2010) QY50K (вариант) (2010) QY65K (2010) QY70K (2010) QY70K (вариант) (2010) WZ30-25 (2008) WZ30-25 (англ.) (2008) XCT25L4_S (2019) XCT25L5_S (2019) XE150D (2011) XE230 (2011) XE80 (2012) XS143 (2017) XS160 (XS190) (2010) XSM218 (XSM220) (2010) XSM218, XSM220 (2010) XZ16K-XZ50K (2010) XZ200 (2014) XZ320 (2012) XZ360E (2016) XZ500 (2012) XZ65K (2010) XZ680A (2014) YL16 (YL20) (2008) YZC7 (2010) ZL30BR (2014) ZL30G (2008) ZL30H (2012) ZL50G (2008) Автогрейдер-GR135 (2012) ГНБ XZ-180 (2012) Катки XD30, XD40 (2008) Раб. оборуд. грейдеров GR (2010)

Схема > Не выбрано 111500005 Truck Crane 111500316 Truck Crane 111500758 Truck Crane 135201849 Truck Crane 111500275 Hook 110500003 Pulley Component 111500010 Boom 111500011 Base Boom Assembly 112100476 Press Roller 111500038 2nd section Boom 111500047 3rd Section Boom 112100562 Pulley 111500057 4th Section Boom 111201214 Pulley 112100606 Pulley 111501117 5th section Boom 111200852 Pulley 111200855 Pulley 111500080 Telescoping Units 111701107 Rope seat 111701114 Guide Support 111701119 Guide rack 111201354 Roller 112100787 Pulley 110500707 Control Cab 111500089 Turntable 110500362 Pin 800300061 Slewing bearing 111201435 Slewing movement 111201436 Lifting movement 110500717 Oil Valve Control 111202300 Truck Crane Electric System 111701188 Operating Cabs Electric System 803500268 Moment of force limiter 803500997 Mainframe Unit 803600322 Display Unit 803500207 Length and Angle Sensor Unit 803600325 Power Supply Cable Unit 803600326 Display Cable Unit 803600327 Length and Angle Sensor Cable Unit 803600328 Pressure Sensor Cable Unit 111701415 Electric control box assembly 111701416 Right controller 111701421 Left controller 111701422 Control plate assembly 111201450 Turn Table Appliance 111201438 Boom Electric System 110501098 The Jib Boom Electric System 111201453 Boom End Single Pulley Electric System 110500757 Balance Electric System 111500227 Truck Crane Hydraulic System 111500228 WinchesпјЊelevating and Telescoping piping assembly 111201572 Inlet & Outlet & Leak pipeline Assembly 111201571 Guide control's Piping 803000079 Control valve 111201543 The turn round's assembly pipe route 111201547 Valve for Buffering ass'y 803000088 Slewing Control Valve 803000300 Load Control 803000074 Load Control 803000476 Radoator 803000400 Multi-channel valve 111500309 Jib Boom 111500231 Jib Assembly 110500603 Pulley 110500605 Pulley 111500247 Telescoping cylinder 803000608 Telescoping cylinder I 803000609 Telescoping cylinder в…Ў 111201668 Boom Head Single Sheave 111201669 Boom Head Single Sheave 111201669 Boom Head Single Sheave 111500248 Counter 111500257 Elevating cylinder 110500802 Sub-hook 111501178 Wire rope and ringing 111500272 Slings for Main hook Block 111500793 Slings for Auxiliary hook Block 111501179 Wire rope and ringing 111500786 Slings for Main hook Block 111500795 Slings for Auxiliary hook Block

1

2

3

4

5

6

7

8

9

10

11

12

13

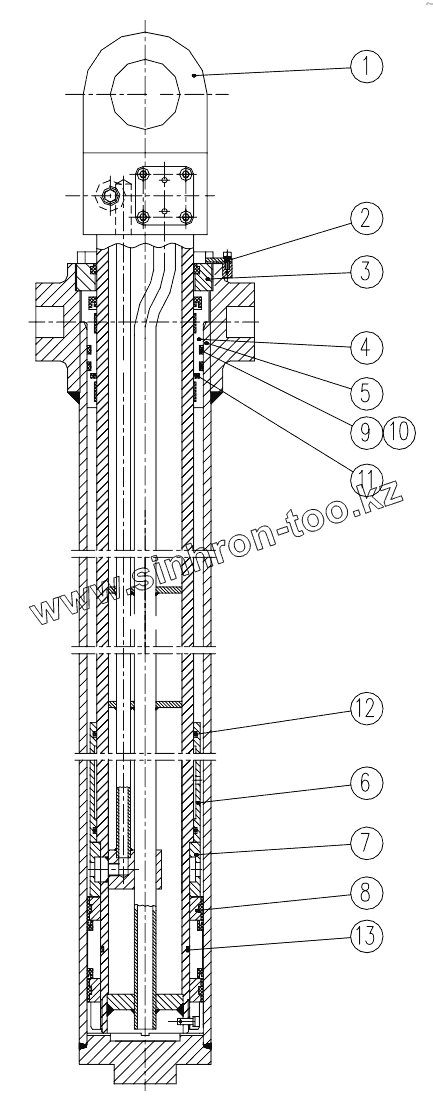

Позиция на иллюстрации	Заводской номер детали		Название детали
1	910100867		Piston Rod
2	910105053		Checking block
3	910103379		Cover
4	910106467		Front Cover
5	910100229		Cylinder
6	910103519		Separate the cover 1
7	910103450		Separate the cover 2
8	910103401		Fender
9	803161621		O-Ring 139.07x5.33
10	803161623		Backup Ring
11	803161624		Assemblyd Seal d125x6.3
12	801100242		O-Ring
13	803161622		O-Ring 104.14x5.33

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
