Каталог запасных частей к технике: XCMG QY30K5-I. 111500011 Base Boom Assembly

Тип техники

Марка

Модель

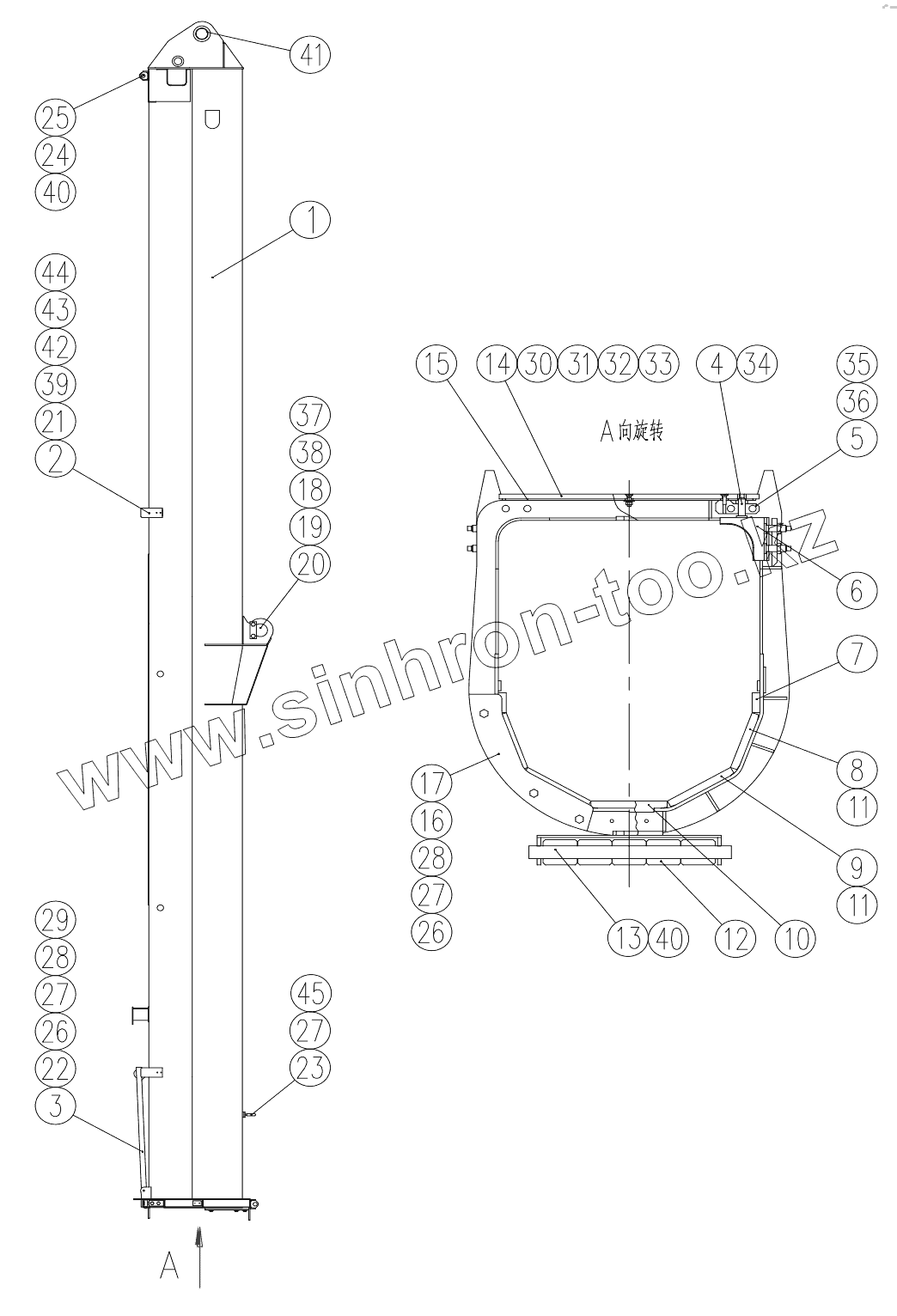

Схема

1

2

3

4

5

6

7

8

9

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

26

27

27

27

28

28

29

30

31

32

33

34

35

36

37

38

39

40

40

41

42

43

44

45

Позиция на иллюстрации	Заводской номер детали		Название детали
1	111500012		Base Boom
2	111700971		Bracket
3	112100476		Press Roller
4	111201097		Bolt
5	111200642		Surport
6	111701592		Slide Patch
7	111701593		Slide Patch
8	111701594		Slide Patch
9	111701595		Slide Patch
10	111701596		Slide Patch
11	111700974		Mat
12	111201998		Bushing
13	112101528		Pin Shaft
14	111701597		Plate
15	111700975		Plate
16	111701598		Plate
17	111700976		Plate
18	111200658		Retaining Plate
19	111201967		Pin Shaft
20	111201968		Bushing
21	111701599		Slider
22	111202182		Sleeve
23	111201391		Rope Trestle
24	111201995		Shaft
25	111200650		Bushing
26	805000045		Болт M12x40
27	805300018		Шайба 12
28	805300113		Washer
29	805200049		Гайка М12
30	805100232		Bolt M8x25
31	805300069		Шайба 8
32	805300010		Шайба 8
33	805200045		Гайка М8
34	805200116		Nut
35	805600130		Pin B16x85
36	805600006		Штифт 4x30
37	805000281		Bolt
38	805300023		Шайба 20
39	805100323		Bolt M8X10
40	805600155		Pin 6.3X45
41	800500021		Comple Bearing Ф100 X4X140
42	805000068		Bolt
43	805300017		Шайба 10
44	805300014		Шайба 10
45	805000715		Болт M12x25

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
