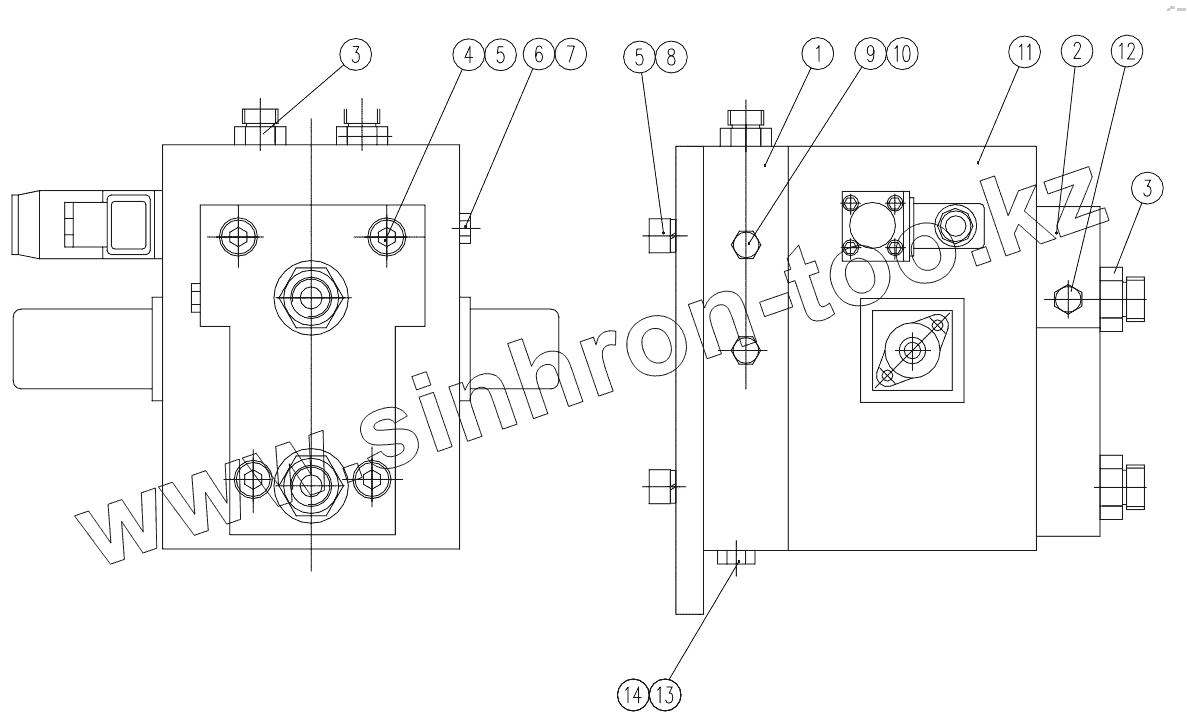

Каталог запасных частей к технике: XCMG QY30K5-I. 111201547 Valve for Buffering ass'y

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали
1 110500749 Transition Block
2 110500750 Fitting
3 803103345 Fitting
4 805004827 Bolt M10x30
5 805300014 Шайба 10
6 803107821 Spiral shell stopper M8x1
7 805300067 Washer 8
8 805100100 Screw
9 803100665 Fitting Body E10
10 805300024 Шайба 14
11 803000088 The turning buffers
12 803107816 Spiral shell stopper M10x1
13 803101258 Spiral shell stop M12x1.5
14 805300025 Washer 12
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
