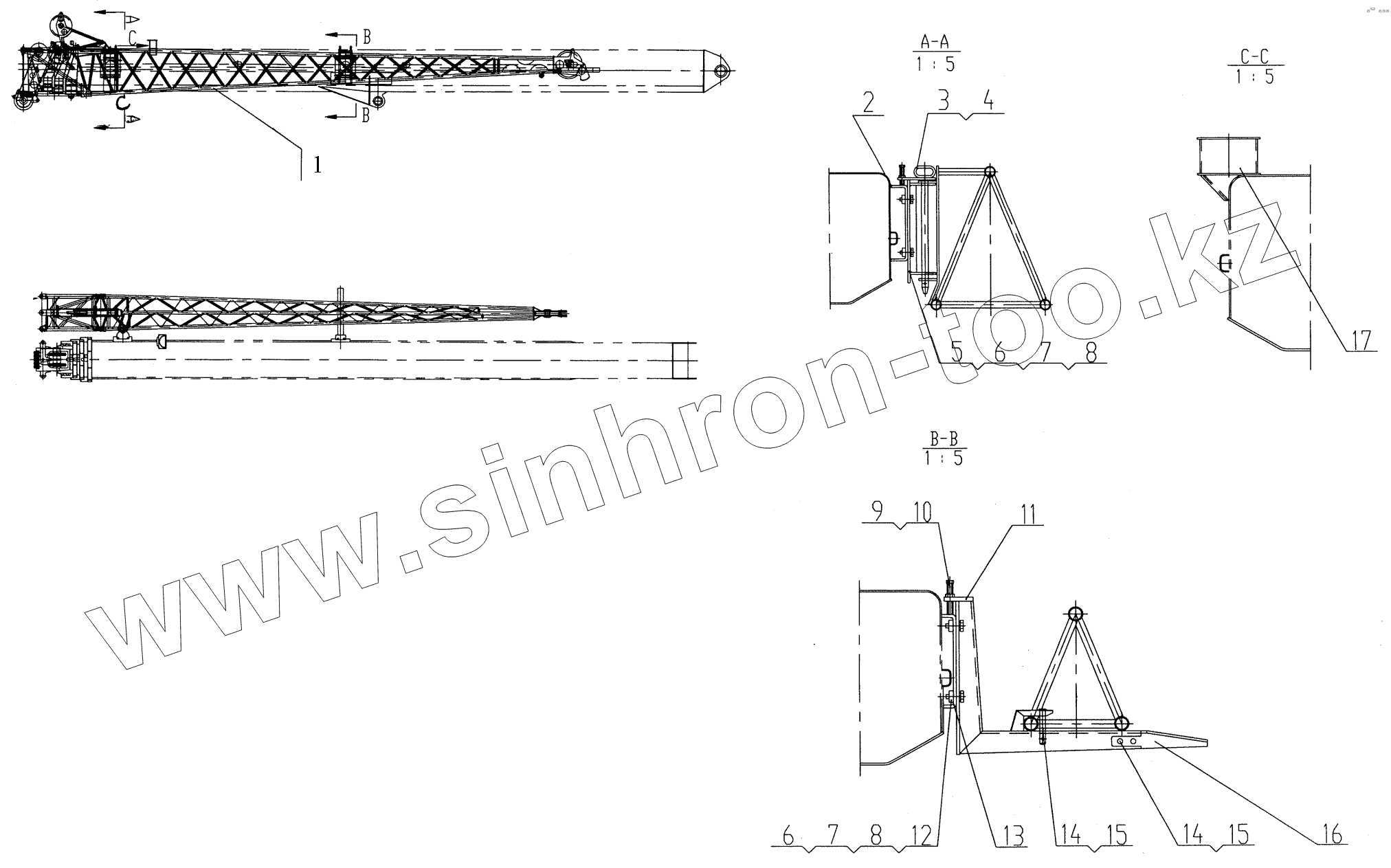

Каталог запасных частей к технике: XCMG QY25K. QY25K.14 Jib
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | QY16K.14 | Jib assembly | |
| 2 | QY25K.14-1 | Support plate | |
| 3 | QY16K.14.3 | Pin Shaft | |
| 4 | QY16K.1-2 | Clip | |
| 5 | QY25K.14.3 | Support shelf | |
| 6 | 10410016 | Bolt M12x50 | |
| 7 | 10440010 | Washer 12 | |
| 8 | 10440012 | Washer 12 | |
| 9 | 10410336 | Bolt M20x120 | |
| 10 | 10430008 | Nut M20 | |
| 11 | QY25K.14.2А | Support shelf | |
| 12 | QY16K.14-6 | Gasket | |
| 13 | QY16K.14-7 | Support plate | |
| 14 | QY16K.02.3-3 | Spring Pin | |
| 15 | 10470106 | Pin M20x120 | |
| 16 | QY16K.14-9 | Plate | |
| 17 | QY16K.14.8 | Rope quide |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
