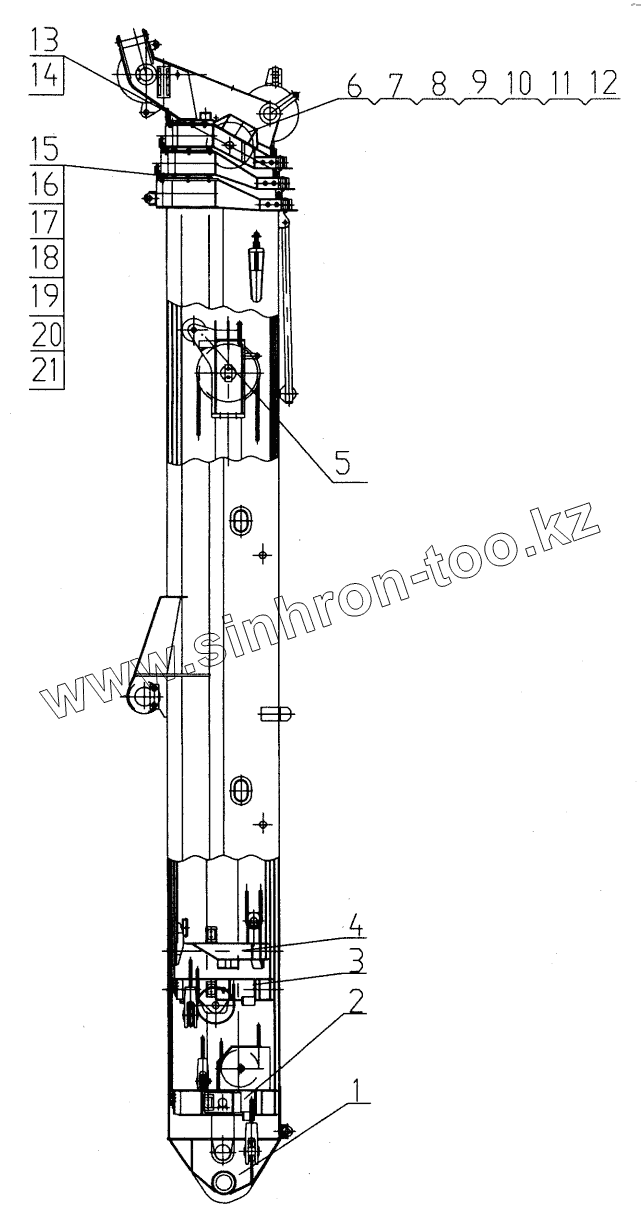

Каталог запасных частей к технике: XCMG QY25K. QY25K.02III Boom
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | QY25K.02III.1 | Base boom | |
| 2 | QY25K.02III.2 | 2nd section | |
| 3 | QY25K.02III.3 | 3rd section | |
| 4 | QY25K.02III.4 | 4th section | |
| 5 | QY25K.02III.5 | Telescoping units | |
| 6 | QY25K.02II.6 | Tutelage Plate | |
| 7 | QY25K.02II-7 | Plate | |
| 8 | QY25K.02II-8 | Plate | |
| 9 | QY25K.02II-9 | Plate | |
| 10 | 10410780 | Bolt M8x10 | |
| 11 | 10440001 | Washer 8 | |
| 12 | 10440062 | Washer 8 | |
| 13 | 10430153 | Nut M16 | |
| 14 | QY25K.02II-10 | Bolt | |
| 15 | QY25K.02II-11 | Retaining Block | |
| 16 | QY25K.02II-12 | Mat | |
| 17 | QY25K.02II-13 | Mat | |
| 18 | QY25K.02II-14 | Mat | |
| 19 | QY25K.02II-15 | Mat | |
| 20 | 10420283 | Screw M12x50 | |
| 21 | 10440010 | Washer 12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
