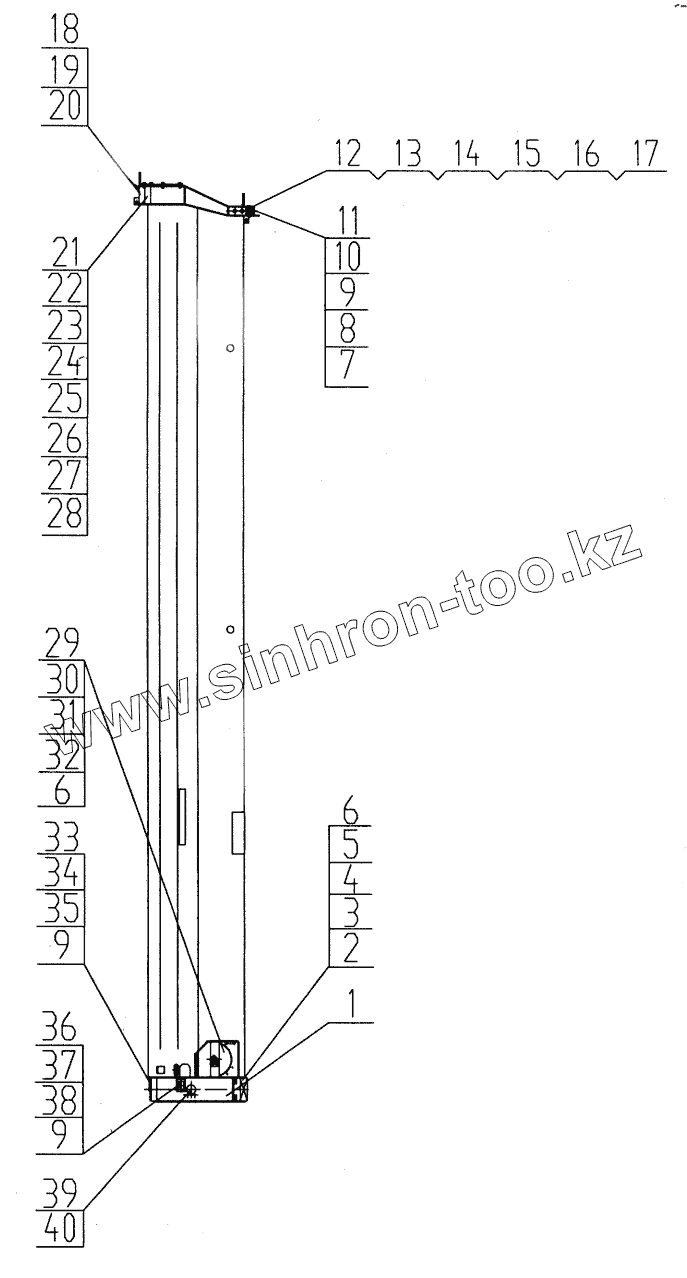

Каталог запасных частей к технике: XCMG QY25K. QY25K.02III.2 2nd Section

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

Позиция на иллюстрации	Заводской номер детали		Название детали
1	QY25K.02III.2.1		2nd section structure
2	QY25K.02III.2-9		Slider
3	QY25K.02II.2-8		Pin
4	QY25K.02II.2-9		Mat
5	QY25K.02II.2-10		Mat
6	10810006		Washer 10
7	QY25K.02II.2-2		Skids
8	QY25K.02II.2-3		Plate
9	10420206		Screw M8x25
10	10440001		Washer 8
11	10430001		Nut М8
12	QY25K.02II.1-6		Bolt
13	QY25K.02II.1-7		Support
14	QY25K.02II.2-4		Slider
15	10430078		Nut M16
16	10470107		Pin B16x80
17	10470007		Pin 4x30
18	QY25K.02II.2-25		Retaining Plate
19	10420018		Bolt M12x30
20	10440010		Washer 12
21	QY25K.02II.2-19		Gasket
22	QY25K.02II.2-20		Mat
23	QY25K.02II.2-21		Mat
24	QY25K.02III.2-4A		Slider
25	QY25K.02HIII.2-5A		Slider
26	QY25K.02III.2-6		Gasket
27	QY25K.02III.2-7		Slider
28	QY25K.02III.2-8		Slider
29	QY25K.02II.2-11		Pin
30	QY25K.02II.2-12		Retaining Plate
31	10410001		Bolt M6x12
32	10440022		Washer 6
33	QY25K.02III.2-3		Slider
34	QY25K.02II.2-17		Mat
35	QY25K.02II.2-18		Mat
36	QY25K.02III.2-2		Slider
37	QY25K.02II.2-14		Mat
38	QY25K.02II.2-15		Mat
39	QY25K.02II.2.5		Pulley
40	QY25K.02II.2-6		Sleeve

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
