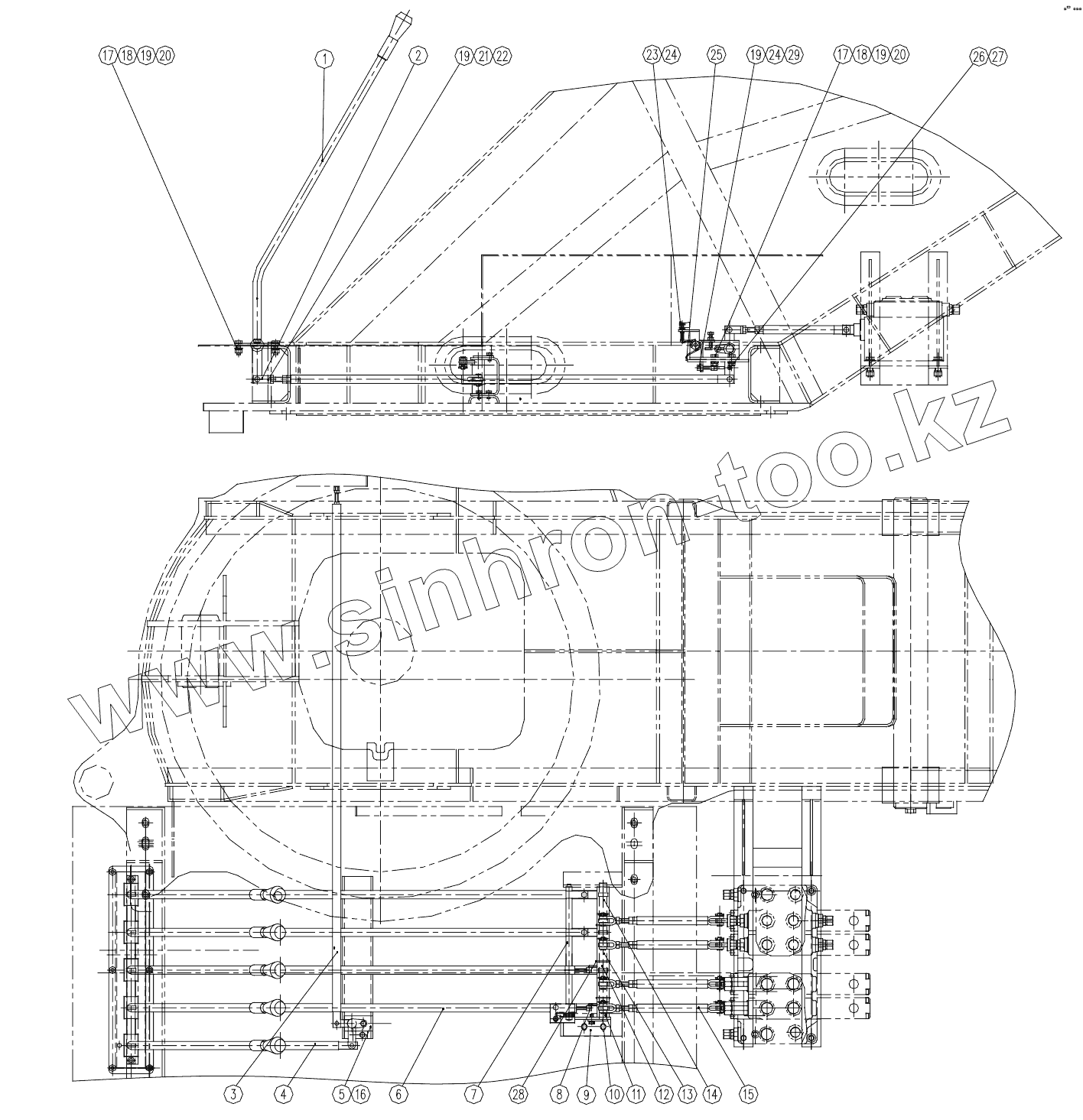

Каталог запасных частей к технике: XCMG QY25K5-I. QY25K5.27 Diagram for operating turntable

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

17

18

18

19

19

19

19

20

20

21

22

23

24

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	111000241		Lever assembly
2	111000242		Connecting body
3	111201693		Pulling rod assembly
4	111201695		Pulling rod assembly
5	111201697		Shaft sleeve
6	111201704		shaft
7	111201706		Pulling rod assembly
8	111000282		Nut rod
9	111201709		bracket
10	111000272		Shaft
11	111000261		Shaft sleeve
12	111000265		Shaft sleeve
13	111000267		Shaft sleeve
14	111000270		Shaft sleeve
15	QY25K5.27. 1		Pulling rod assembly
16	111201722		Channel steel
17	805000043		Болт М10х30
18	805300014		Шайба 10
19	805300017		Шайба 10
20	805200048		Гайка М10
21	805600368		Вал штифта B10x35
22	805600001		Штифт
23	805000137		Bolt
24	805200045		Гайка М8
25	110600914		Spring
26	805600301		Штифт
27	805300029		Шайба М6
28	805300112		Шайба 20
29	805000436		Bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
