Каталог запасных частей к технике: XCMG QY25K5-I. 11202214 4th Section

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

42

43

44

45

46

48

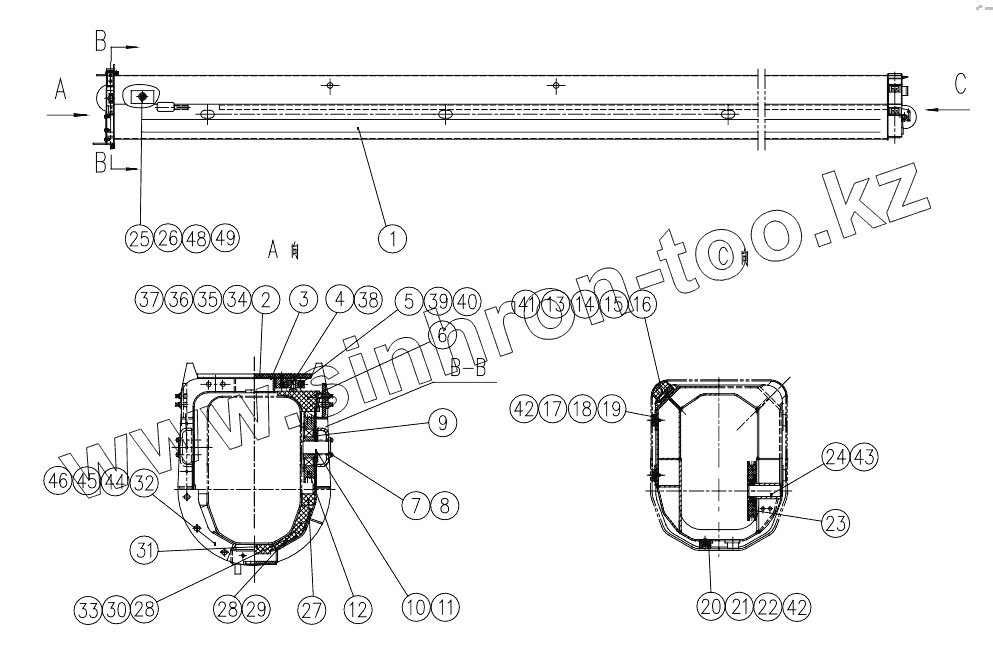

Позиция на иллюстрации	Заводской номер детали		Название детали
1	111202215		4th Section Structure
2	111202030		Slide
3	111201211		Plate
4	111201097		Bolt
5	111200642		Surport
6	111202031		Slider
7	111200765		Retaining Plate
8	111201930		Bolt
9	111202092		Sleeve
10	111201213		Pin Shaft
11	111201969		Sleeve
12	111201214		Pulley Assembly
13	111202032		Slider
14	111202181		Pin Shaft
15	111201215		Mat
16	111201216		Mat
17	111202020		Slider
18	111200713		Mat
19	111200714		Mat
20	111202021		Slider
21	111200715		Mat
22	111200716		Mat
23	112100606		Pulley Assembly
24	111201217		Pin Shaft
25	111202033		Slider
26	111201218		Conjecting Block
27	111202034		Slider
28	111202035		Mat
29	111202036		Slider
30	111202037		Slider
31	111202038		Slider
32	111201219		Plate
33	111201220		Mat
34	805100232		Bolt M8x25
35	805300069		Шайба 8
36	805300010		Шайба 8
37	805200045		Гайка М8
38	805200116		Nut
39	805600105		Pin B16x85
40	805600006		Штифт 4x30
41	801100336		Масленка M10x1
42	805100037		Bolt M8x25
43	805400016		Backup Ring
44	805300018		Шайба 12
45	805300113		Washer
46	805000045		Болт M12x40
47	805100356		Bolt M6x16
48	805100151		Bolt M10x16

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
