Каталог запасных частей к технике: XCMG QY25K5-I. 111202254 Telescoping cylinder II

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано 500KN, 500KSN (2013) DT-140B (2010) LW-166 (2008) LW-541F (2010) LW300FN (2013) LW300KN (2013) LW321F (2010) QY25K (2010) QY25K5-I (2009) QY30K5-I (2009) QY30KH (2009) QY30KL (2009) QY30KT5 (2009) QY50K (2010) QY50K (вариант) (2010) QY65K (2010) QY70K (2010) QY70K (вариант) (2010) WZ30-25 (2008) WZ30-25 (англ.) (2008) XCT25L4_S (2019) XCT25L5_S (2019) XE150D (2011) XE230 (2011) XE80 (2012) XS143 (2017) XS160 (XS190) (2010) XSM218 (XSM220) (2010) XSM218, XSM220 (2010) XZ16K-XZ50K (2010) XZ200 (2014) XZ320 (2012) XZ360E (2016) XZ500 (2012) XZ65K (2010) XZ680A (2014) YL16 (YL20) (2008) YZC7 (2010) ZL30BR (2014) ZL30G (2008) ZL30H (2012) ZL50G (2008) Автогрейдер-GR135 (2012) ГНБ XZ-180 (2012) Катки XD30, XD40 (2008) Раб. оборуд. грейдеров GR (2010)

Схема > Не выбрано 111202208 Truck Crane 111201876 Hook 111202229 Boom 111202230 Base Boom 111200633 Roller 111202238 2nd Section 111202244 3rd Section 112100562 Pulley Assembly 11202214 4th Section 111201214 Pulley 112100606 Pulley 111201221 5th Section 111200852 Pulley Assembly 111200855 Pulley Assembly 111202220 Telescoping Units 111201300 Rope Seat 111202221 Thick Rope I 111202222 Thick Rope II 111201309 Guide Rack 111202223 Thin Rope I 111202224 Thin Rope II 111201324 Guide Sheave 111201354 Rope Hold 112100787 Pulley 110500707 Operator’s Cab 111500089 Turntable 110500362 Pin QY25K.06 Slewing Bearing 111201435 Slewing Movement 111201436 Lifting Movement 110500717 Oil Valve Control QY25K5.11 Truck Crane Electric System 111701188 Operating cabs electric system 819900058 Moment of force limiter 803500997 Mainframe Unit 803600322 Display Unit 803500207 Length and Angle Sensor Unit 803600325 Power Supply Cable Unit 803600326 Display Cable Unit 803600327 Length and Angle Sensor Cable Unit 803600328 Pressure Sensor Cable Unit 111701415 Electric control box assembly 111701416 Right controller 111701421 Left controller 111701422 Control plate assembly 111201450 Turntable Appliance 111201438 Boom Electric System QY16K.11.4A The Jib Boom Electric System 111201453 Boom End Single Pulley Electric System 110500757 Balance Electric System QY25K5.11II Truck Crane Electric System 111701190 Operating cabs electric system 111701417 Electric control box assembly 111701418 Left controller 111701419 Right controller 11701423 Control plate assembly 111201450 Turntable Appliance 111201438 Boom Electric System QY16K.11.4A The Jib Boom Electric System 111201453 Boom End Single Pulley Electric System 110500757 Balance Electric System 111201567 Pipe assembly 111201610 Inlet and outlet piping 803000400 Multi-channel valve 111201534 Guide control's Piping Plan 01813123 The turn round's assembly pipe route 01813127 Valve for Buffering ass'y 803000088 Slewing Control Valve 111201528 The Rise, Change the range's the pipe route picture QY25K5.13II Pipe assembly QY25K5.13II.2 Piping for pressure gauge snd prake system QY25K5.13II.3 The turn round's assembly pipe route QY25K5.13II.3.4 Valve for Buffering ass'y QY25K5.13II.4 The Rise, Change the range's the pipe route picture 803000476 Radoator 803000079 Control valve 803000300 Load Control 111201627 Jib 111201628 Jib Assembly 110500603 Pulley Assembly 110500605 Pulley Assembly 111202207 Telescopic Cylinder 111202253 Telescoping cylinder I 111202254 Telescoping cylinder II QY25K5.18 Boom Head Single Sheave 111201689 Hood 111202101 Hood 111201691 Counterweight 111201744 Derricking Cylinder QY25K5.27 Diagram for operating turntable 12104892 Pulling rod assembly 110500802 Auxiliary Hook 111201728 Steel Cab and Ringing 111201730 Steel Cab and Ringing

1

2

3

4

5

6

7

8

9

10

11

12

13

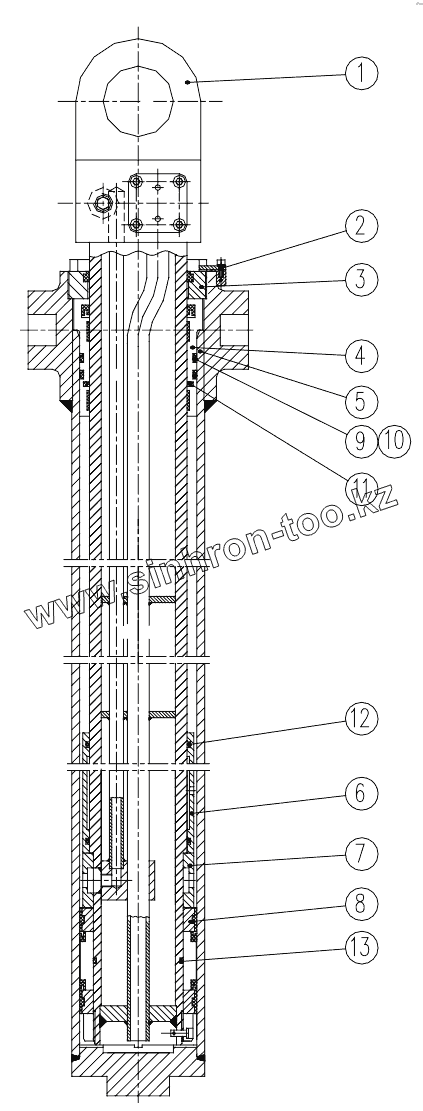

Позиция на иллюстрации	Заводской номер детали		Название детали
1	803002715		Piston Rod
2	12104882		Checking block
3	12104883		Cover
4	803002716		Front Cover
5	803002717		Cylinder
6	QY25K.16.2-04		Separate the cover 1
7	12104886		Separate the cover 2
8	12104887		Baffle
9	803161621		O-Ring 139.07x5.33
10	803161623		Backup Ring
11	803161624		Assemblyd Seal d125x6.3
12	801100242		O-Ring
13	803161622		O-Ring 104.14x5.33

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
