Каталог запасных частей к технике: XCMG QY25K5-I. 111202238 2nd Section

Тип техники

Марка

Модель

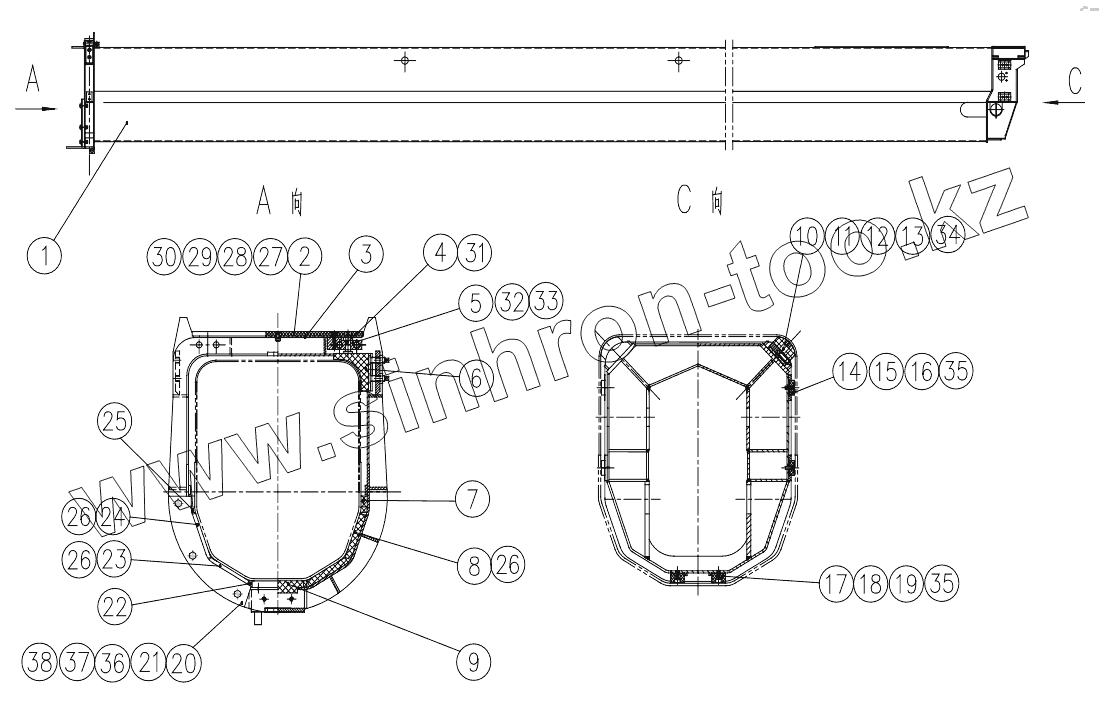

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

26

26

27

28

29

30

31

32

33

34

35

35

36

37

38

Позиция на иллюстрации	Заводской номер детали		Название детали
1	111202240		2nd Section Structure
2	111202017		Slider
3	111201134		Plate
4	111201097		Bolt
5	111200642		Surport
6	111202018		Slider
7	111202009		Slider
8	111202010		Slider
9	111202011		Slider
10	111202019		Slider
11	111202181		Pin Shaft
12	111201135		Mat
13	111201136		Mat
14	111202020		Slider
15	111200713		Mat
16	111200714		Mat
17	111202021		Slider
18	111200715		Mat
19	111200716		Mat
20	111202022		Plate
21	111201137		Plate
22	111202023		Slider
23	111202014		Slider
24	111202015		Slider
25	111202016		Slider
26	111201100		Mat
27	805100232		Bolt M8x25
28	805300069		Шайба 8
29	805300010		Шайба 8
30	805200045		Гайка М8
31	805200116		Nut
32	805600130		Pin B16x85
33	805600006		Штифт 4x30
34	801100336		Масленка M10x1
35	805100037		Bolt M8x25
36	805300018		Шайба 12
37	805300113		Washer
38	805000023		Bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
